Cisco Catalyst 9300

Cisco Catalyst 9300


Cisco Catalyst 9300 – это серия высокопроизводительных коммутаторов следующего поколения, обеспечивающих гибкое развёртывание и отказоустойчивую работу

.01

Введение

Компания Cisco выводит на рынок следующее поколение сетевых коммутаторов с гибкой архитектурой Cisco Catalyst 9300, ориентированных на предприятия среднего и крупного размера. Новые коммутаторы предназначены для виртуальных технологий и обеспечивают гибкое развертывание с поддержкой безостановочной переадресации с учетом состояния переключения (NSF/SSO), а также имеют наиболее отказоустойчивую архитектуру на рынке.

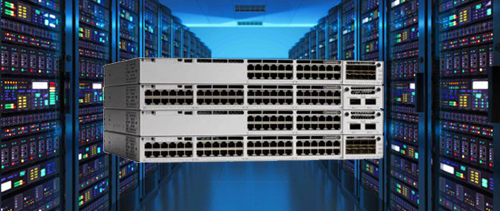

Сетевые коммутаторы Cisco Catalyst 9300

  • > Поддержка двойного стека для распределения IPv4/IPv6 и динамической аппаратной переадресации таблиц для упрощения миграции IPv4-в-IPv6
  • > Собственная операционная система Cisco IOS XE имеет поддержку программируемой модели ( NETCONF, RESTCONF, YANG) и встроенные скрипты Python, обеспечивает полный функционал поточной телеметрии, а также хостинг на основе контейнеров и исправление для критических ошибок
  • > Удобное управление коммутатором с помощью графического веб-интерфейса WebUI
  • > Расширенные функции безопасности
.02

Особенности платформы

  • > Коммутаторы Cisco Catalyst 9300 совмещают в себе передовые аппаратные и программные инновации для автоматизации, защиты и упрощения сетей клиентов
  • > Поддержка архитектуры процессоров x86 и большой объем памяти, позволяет размещать контейнеры и запускать сторонние приложения и сценарии изначально внутри коммутатора
  • > Поддержка дополнительных сетевых модулей расширения количества портов
  • > Интегрированная интегральная схема UADP 2.0 (ASIC) с программируемыми возможностями
  • > Процессор Intel® x86 в комплексе с памятью 8 ГБ или 16 ГБ
  • > Интеллектуальное управление питанием с использованием технологии Cisco StackPower
  • > Поддержка протокола IPv6 в аппаратном обеспечении

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-24T-E (Пакет функций Network Essentials)
  • > C9300-24T-A (Пакет функций Network Advantage)
.03

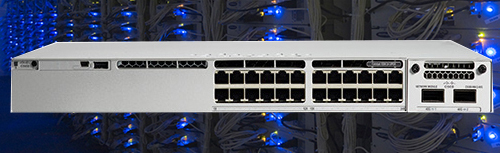

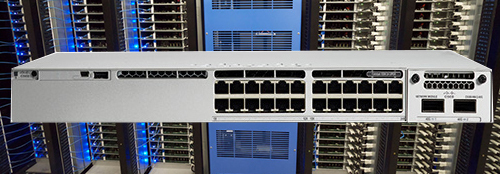

Cisco Catalyst C9300-24T

Высокопроизводительный сетевой коммутатор Cisco Catalyst C9300-24T имеет 24 порта Gigabit Ethernet, 8 Гб оперативной памяти и 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 104 Гбит/с, а скорость коммутации достигает 154,76 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-24P-E (Пакет функций Network Essentials)
  • > C9300-24P-A (Пакет функций Network Advantage)
.04

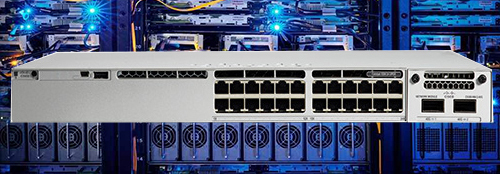

Cisco Catalyst C9300-24P

Высокопроизводительный сетевой PoE+ коммутатор Cisco Catalyst C9300-24P имеет 24 порта Gigabit Ethernet с поддержкой PoE+ на всех портах, 8 Гб оперативной памяти, 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 104 Гбит/с, а скорость коммутации достигает 154,76 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

"Приобрести коммутаторы Cisco Catalyst 9300 Вы можете в
интернет-магазине VTKT.ru.
"

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-24U-E (Пакет функций Network Essentials)
  • > C9300-24U-A (Пакет функций Network Advantage)
.05

Cisco Catalyst C9300-24U

Высокопроизводительный сетевой UPoE коммутатор Cisco Catalyst C9300-24U имеет 24 порта Gigabit Ethernet с поддержкой UPoE на всех портах, 8 Гб оперативной памяти, 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 104 Гбит/с, а скорость коммутации достигает 154,76 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-48T-E (Пакет функций Network Essentials)
  • > C9300-48T-A (Пакет функций Network Advantage)
.06

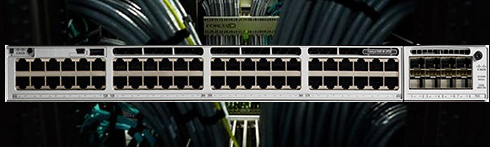

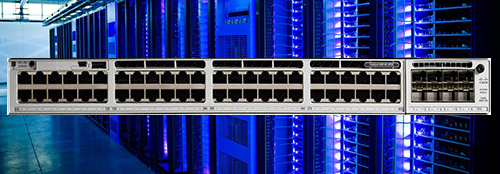

Cisco Catalyst C9300-48T

Высокопроизводительный сетевой коммутатор Cisco Catalyst C9300-48T имеет 48 портов Gigabit Ethernet, 8 Гб оперативной памяти и 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 128 Гбит/с, а скорость коммутации достигает 190,48 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-48P-E (Пакет функций Network Essentials)
  • > C9300-48P-A (Пакет функций Network Advantage)
.07

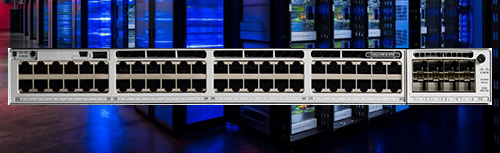

Cisco Catalyst C9300-48P

Высокопроизводительный сетевой PoE+ коммутатор Cisco Catalyst C9300-48P имеет 48 портов Gigabit Ethernet с поддержкой PoE+ на всех портах, 8 Гб оперативной памяти, 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 128 Гбит/с, а скорость коммутации достигает 190,48 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:


  • > C9300-48U-E (Пакет функций Network Essentials)
  • > C9300-48U-A (Пакет функций Network Advantage)
.08

Cisco Catalyst C9300-48U

Высокопроизводительный сетевой UPoE коммутатор Cisco Catalyst C9300-48U имеет 48 портов Gigabit Ethernet с поддержкой UPoE на всех портах, 8 Гб оперативной памяти, 16 Гб флэш-памяти, а также поддерживает технологии Cisco StackWise-480 и Cisco StackPower. Пропускная способность коммутационной матрицы составляет 128 Гбит/с, а скорость коммутации достигает 190,48 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

.09

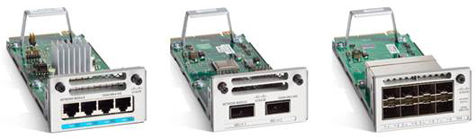

Сетевые модули

Серия сетевых коммутаторов Cisco Catalyst C9300 поддерживает дополнительные сетевые модули, которые расширяют базовый функционал устройства. В комплект поставки сетевые модули не входят и приобретаются отдельно.

  • >Сетевой модуль C9300-NM-4G имеет 4 порта 1 GE
  • >Сетевой модуль C9300-NM-8X имеет 8 портов 10 GE
  • >Сетевой модуль C9300-NM-2Q имеет 2 порта 40 GE
  • >Сетевой модуль C9300-NM-4М имеет 4 порта Multigigabit

Базовые наборы функций

.10

Пакеты функций

В поставку коммутаторов входят упрощённые базовые пакеты функций Network Essentials и Network Advantage, которые входят в состав аппаратного обеспечения.

  • > Автоматизация управления осуществляется с помощью NETCONF / YANG, PnP, ZTP / Open PnP
  • > Функции телеметрии, мониторинга производительности, а также выборочный NetFlow, коммутационный анализатор портов (SPAN), удаленный SPAN (RSPAN)
.11

Network Essentials

Пакет функций Network Essentials обладает такими особенностями:

  • > Базовый функционал включает в себя: STP, Trunking, VLAN (PVLAN), Q-in-Q, поддержку протокола IPv6, OSPF, RIP, маршрутизацию на основе политик (PBR), протокол резервирования виртуального маршрутизатора (VRRP), протокол управления группами Интернета (IGMP) , PIM Stub, взвешенное раннее обнаружение (WRED), First Hop Security (FHS), 802.1X, MACsec-128, Control Plane Policing (CoPP)
  • > Функции телеметрии, мониторинга производительности, а также выборочный NetFlow, коммутационный анализатор портов (SPAN), удаленный SPAN (RSPAN)
  • > Гибкая сегментация сети
  • > Высокая доступность и отказоустойчивость
  • > Расширенные средства обеспечения безопасности: MACsec-256, CoPP
.12

Network Advantage

Пакет функций Network Advantage обладает такими особенностями:

  • > Базовый функционал включает в себя: STP, Trunking, VLAN (PVLAN), Q-in-Q, поддержку протокола IPv6, OSPF, RIP, маршрутизацию на основе политик (PBR), протокол резервирования виртуального маршрутизатора (VRRP), протокол управления группами Интернета (IGMP) , PIM Stub, взвешенное раннее обнаружение (WRED), First Hop Security (FHS), 802.1X, MACsec-128, Control Plane Policing (CoPP)
  • > Расширенные возможности масштабирования коммутатора
  • > Автоматизация управления осуществляется с помощью NETCONF/YANG, PnP, ZTP/Open PnP

Лицензирование

.13

Лицензии коммутаторов

Cisco выпускает три типа лицензий, которые могут включать или пакет функций Network Essentials или Network Advantage:

Таблица 1. Лицензирование коммутаторов Cisco Catalyst 9300

Лицензия

3 года

5 лет

7 лет

Network Essentials

24 порта

24 порта

24 порта

Network Essentials

48 портов

48 портов

48 портов

Network Advantage

24 порта

24 порта

24 порта

Network Advantage

48 портов

48 портов

48 портов

Характеристики

.14

Технические характеристики

В серию Cisco Catalyst 9300 входит 6 моделей коммутаторов, отличающихся количеством сетевых портов и производительностью. В таблице ниже представлены их технические характеристики.

Таблица 2. Сравнение коммутаторов Cisco Catalyst 9300

Параметр

Cisco Catalyst
C9300-24T

Cisco Catalyst
C9300-24P

Cisco Catalyst
C9300-24U

Cisco Catalyst
C9300-48T

Cisco Catalyst
C9300-48P

Cisco Catalyst
C9300-48U

Тип коммутатора

PoE+

UPoE

PoE+

UPoE

Сетевые порты

24 x GE RJ-45

24 x GE RJ-45

24 x GE RJ-45

48 x GE RJ-45

48 x GE RJ-45

48 x GE RJ-45

Коммутационная матрица, Гбит/с

104

104

104

128

128

128

Скорость коммутации пакетов, Mpps

154,76

154,76

154,76

190,48

190,48

190,48

Таблица MAC-адресов

32 000

32 000

32 000

32 000

32 000

32 000

ОЗУ, Гб

8

8

8

8

8

8

Flash, Гб

16

16

16

16

16

16

Поддерживаемые стандарты РоЕ

802.3af/802.3at

802.3af/802.3at

802.3af/802.3at

802.3af/802.3at

802.3af/802.3at

802.3af/802.3at

Бюджет РоЕ, Вт

445

830

437

822

Максимум активных VLAN

4000

4000

4000

4000

4000

4000

Q.O.S
(quality of service)

802.1p

802.1p

802.1p

802.1p

802.1p

802.1p

Поддержка модулей расширения

Да

Да

Да

Да

Да

Да

Электропитание, В

От 100 до 240

От 100 до 240

От 100 до 240

От 100 до 240

От 100 до 240

От 100 до 240

Мощность, Вт

350

715

1100

350

715

1100

Габариты, мм

4,4 х 44,5 х 44,5

4,4 х 44,5 х 44,5

4,4 х 44,5 х 44,5

4,4 х 44,5 х 44,5

4,4 х 44,5 х 44,5

4,4 х 44,5 х 44,5

.15

Заключение

Для компании любого размера, качественное сетевое оборудование является залогом успешной и продуктивной работы. Серия новых коммутаторов Cisco Catalyst C9300 – это надёжное оборудование от известного производителя, которое удовлетворяет всем современным требованиям администраторов сетей.
