Cisco Catalyst 9400

Cisco Catalyst 9400


Cisco Catalyst 9400 – это модульная коммутационная платформа Enteprise-класса, предназначенная для обеспечения безопасности, IoT и облака

.01

Введение

Компания Cisco представляет свою новейшую платформу сетевых коммутаторов Cisco, поддерживающих расширенные возможности машрутизации, SD-доступа и виртуализацию сетевых систем Cisco Catalyst 9400, которая может масштабироваться до 384 сетевых портов.

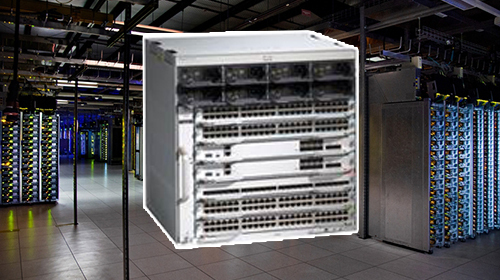

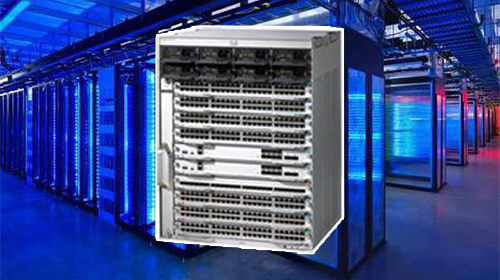

Платформа Cisco Catalyst 9400

.02

Устройства Cisco Catalyst 9400

В состав платформы Cisco Catalyst 9400 входят две модели модульных шасси, две модели линейных карт, а также модуль супервизора.

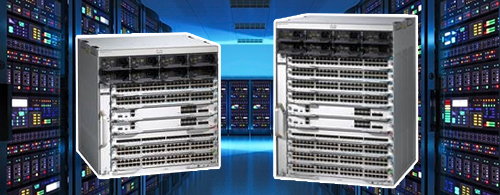

Модульные шасси Cisco Catalyst 9400

.03

Cisco Catalyst C9407R

Десятислотовое модульное шасси Cisco Catalyst C9407R имеет специально разработанную конструкцию корпуса, обеспечивающую высокую эффективность охлаждающего воздушного потока. Надёжность работы обеспечивается двойным резервированием вентиляторов охлаждения, а также блоков питания. Особенностью шасси является доступ сзади к лоткам вентиляторов, а также масштабирование до 240 сетевых портов.

.04

Cisco Catalyst C9410R

Семислотовое модульное шасси Cisco Catalyst C9410R имеет специально разработанную конструкцию корпуса, обеспечивающую высокую эффективность охлаждающего воздушного потока. Надёжность работы обеспечивается двойным резервированием вентиляторов охлаждения, а также блоков питания. Особенностью шасси является доступ сзади к лоткам вентиляторов, а также масштабирование до 384 сетевых портов.

"Приобрести устройства платформы Cisco Catalyst 9400 Вы можете в
интернет-магазине VTKT.ru.
"

.05

Технические характеристики

Возможности шасси Cisco Catalyst C9407R и Cisco Catalyst C9410R

Таблица 1. Сравнение технических характеристик модульных шасси Cisco Catalyst C9407R и Cisco Catalyst C9410R

Параметр

Cisco Catalyst C9407R

Cisco Catalyst C9410R

Количество слотов

7

10

Максимальная плотность портов

240

384

Количество слотов для линейных карт

5

8

Количество слотов для супервизора

2

2

Максимальная пропускная способность для каждой линейной карты, Гбит/с

480
(на каждый слот)

480
(на каждый слот)

Количество слотов для блоков питания

8

8

Интегрированный РоЕ

Да

Да

Поддерживаемые источники питания, Вт

~3 200

~3 200

Количество слотов для вентиляторных лотков

1

1

Габариты, см

44,22 х 43,94 х 41,40 (10U)

57,43 х 43,97 х 31,70 (13U)

Вес, кг

28,58

29,48

Линейные карты Cisco Catalyst C9400

.06

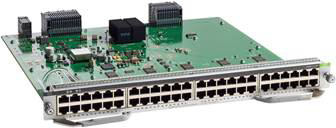

Cisco Catalyst C9400-LC-48U

Линейная UPoE карта Cisco Catalyst C9400-LC-48U устанавливается в модульные шасси Cisco Catalyst C9407R и Cisco Catalyst C9410R. Линейная карта имеет 48 портов Gigabit Ethernet, а также поддерживает UPoE на всех портах, обеспечивая мощность до 60 Вт на порт. Также, поддерживаются технологии PoE и PoE+, благодаря чему обеспечивается мощность 15 Вт и 30 Вт на порт соответственно.

.07

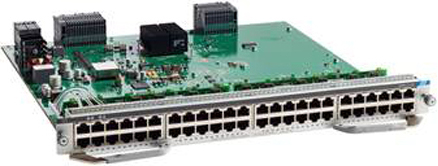

Cisco Catalyst C9400-LC-48Т

Линейная карта Cisco Catalyst C9400-LC-48Т устанавливается в модульные шасси Cisco Catalyst C9407R и Cisco Catalyst C9410R. Линейная карта имеет 48 портов Gigabit Ethernet.

.08

Технические характеристики

Возможности линейных карт Cisco Catalyst C9400-LC-48U и Cisco Catalyst C9400-LC-48Т

Таблица 2. Сравнение технических характеристик линейных карт
Cisco Catalyst C9400-LC-48U и Cisco Catalyst C9400-LC-48Т

Параметр

Cisco Catalyst C9400-LC-48U

Cisco Catalyst C9400-LC-48Т

Пропускная способность, Гбит/с

80
(на каждый слот)

80
(на каждый слот)

Количество сетевых портов

48 х GE

48 х GE

Количество слотов для линейных карт

5

8

UPoE

Есть

Нет

Мощность UPoE, Вт

60
(на каждый слот)

Стандарт PoE

IEEE 802.3af/at

Габариты, см

4,06 х 37,90 х 37,00

4,06 х 37,90 х 37,00

Модули супервизора Cisco Catalyst C9400

  • >Поддержка до 384 портов GE
  • >Поддержка двух стеков для IPv4 и IPv6 и динамических распределений таблиц переадресации аппаратных средств для упрощения миграции IPv4-IPv6
  • > Поддержка протокола IPv6 в аппаратном обеспечении
  • > Собственная операционная система Cisco IOS XE
  • > Расширенные функции безопасности
.09

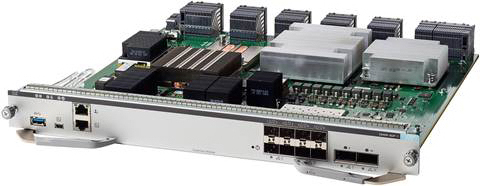

Cisco Catalyst C9400-SUP-1

Модуль супервизора Cisco Catalyst C9400-SUP-1 устанавливается в модульные шасси Cisco Catalyst C9407R и Cisco Catalyst C9410R. Модуль C9400-SUP-1 имеет коммутирующую способность до 80 Гбит/с на слот для каждого шасси, а скорость коммутации достигает 900 Mpps для IPv4 и 450 Mpps для IPv6.

Особенности Cisco Catalyst C9400-SUP-1:

  • >Интегрированная интегральная схема UADP 2.0 (ASIC) с программируемыми возможностями
  • > Поддержка архитектуры процессоров x86 и большой объем памяти для контейнерных приложений
  • >До 1,44 Тбит/с проводной коммутационной емкости (IPv4) с пропускной способностью 900 Мбит/с
  • > До двух 40-гигабитных uplink-портов QSFP и до восьми 10-гигабитных uplink-портов SFP+
.10

Технические характеристики

Возможности супервизора Cisco Catalyst C9400-SUP-1

Таблица 3. Технические характеристики супервизора Cisco Catalyst C9400-SUP-1

Параметр

Cisco Catalyst C9400-SUP-1

Централизованая проводная производительность, Тбит/с

1,44

Маршрутизация между слотами, Гбит/с

80

Скорость коммутации

900 Мбит / с для IPv4
450 Мбит / с для IPv6

Таблица MAC-адресов

64 000

ОЗУ, Гб

16

Flash, Гб

10

VLAN

4096

SSD, Гб

960

Буфер, Мб

96

Габариты, см

4,06 х 37,90 х 37,00

Вес, кг

4,5

.11

Заключение

Комбинация мощной аппаратной части и интеллектуального программного обеспечения делает платформу Cisco Catalyst C9400 отличным выбором для компаний среднего и крупного размера.
