Cisco Catalyst 9500

Cisco Catalyst 9500


Cisco Catalyst 9500 – это новое поколение высокопроизводительных сетевых коммутаторов корпоративного класса

.01

Введение

Одной из последних новинок от компании Cisco является серия сетевых коммутаторов Cisco Catalyst 9500 , предназначенных Интернета вещей, облачных технологий и обеспечения безопасности. Коммутаторы Catalyst 9500 выступают в роли ключевого элемента инновационной архитектуры Cisco уровня предприятия под названием SD-Access.

Платформа Cisco Catalyst 9500

  • >Возможность масштабирования до 384 портов с поддержкой UPoE мощностью до 60 Вт
  • > Поддержка как статического, так и динамического NAT и Port Address Translation (PAT)
  • >Поддержка SD-Access
  • >Управление устройством через графический интерфейс WebUI
  • > Расширенные функции безопасности
.02

Преимущества

  • >Возможность масштабирования до 384 портов с поддержкой UPoE мощностью до 60 Вт
  • > Высокая доступность обеспечивается поддержкой технологии GIR для безопасной установки и удаления ПО и оборудования, использованием механизмов NSF/SSO, а также высокоэффективными резервируемыми модулями вентиляторов и блоков питания
  • > Коммутационная способность до 960 Гбит/с (IPv4) с пропускной способностью до 1440 Мбит/с
  • > Поддержка IPv6 на оборудовании, обеспечивающая переадресацию проводной сети для сетей IPv6
  • > Поддержка двойного стека для распределения IPv4 / IPv6 и динамической аппаратной переадресации таблиц для упрощения миграции IPv4-IPv6

Коммутаторы серии Cisco Catalyst 9500

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:

.03

Cisco Catalyst C9500-12Q

Высокопроизводительный сетевой коммутатор Cisco Catalyst C9500-12Q имеет 12 портов QSFP, мощный процессор Intel ® 2,4 ГГц x86, а также по 16 Гб оперативной и флэш-памяти. Производительность коммутации составляет до 480 Гбит/с, а скорость коммутации достигает 720 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:

.04

Cisco Catalyst C9500-24Q

Высокопроизводительный сетевой коммутатор Cisco Catalyst C9500-24Q имеет 24 порта QSFP, мощный процессор Intel ® 2,4 ГГц x86, а также по 16 Гб оперативной и флэш-памяти. Производительность коммутации составляет до 960 Гбит/с, а скорость коммутации достигает 1440 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

"Приобрести устройства платформы Cisco Catalyst 9500 Вы можете в
интернет-магазине VTKT.ru.
"

Коммутатор имеет две версии, которые отличаются встроенным пакетом функций:

.05

Cisco Catalyst C9500-40X

Высокопроизводительный сетевой коммутатор Cisco Catalyst C9500-40X имеет 40 портов SFP+, мощный процессор Intel ® 2,4 ГГц x86, а также по 16 Гб оперативной и флэш-памяти. Производительность коммутации составляет до 480 Гбит/с, а скорость коммутации достигает 720 Mpps. Высокую надёжность работы устройства обеспечивает поддержка двух резервных источников питания (в комплект поставки входит один).

.06

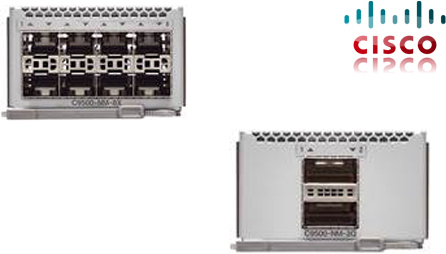

Сетевые модули

В серию коммутаторов Cisco Catalyst C9500 входят два дополнительных сетевых модуля, которые предназначены исключительно для 40-портовогокоммутатора C9500-40X. В комплект поставки сетевые модули не входят и приобретаются отдельно.

Базовые наборы функций

.07

Пакеты функций

В поставку коммутаторов входят упрощённые базовые пакеты функций Network Essentials и Network Advantage, которые входят в состав аппаратного обеспечения.

  • >Автоматизация управления осуществляется с помощью NETCONF / YANG, PnP, ZTP / Open PnP
  • >Функции телеметрии, мониторинга производительности, а также выборочный NetFlow, коммутационный анализатор портов (SPAN), удаленный SPAN (RSPAN)
.08

Network Essentials

Особенности пакета функций Network Essentials:

  • >Базовый функционал включает в себя: STP, Trunking, VLAN (PVLAN), Q-in-Q, поддержку протокола IPv6, OSPF, RIP, маршрутизацию на основе политик (PBR), протокол резервирования виртуального маршрутизатора (VRRP), протокол управления группами Интернета (IGMP) , PIM Stub, взвешенное раннее обнаружение (WRED), First Hop Security (FHS), 802.1X, MACsec-128, Control Plane Policing (CoPP)
  • >Функции телеметрии, мониторинга производительности, а также выборочный NetFlow, коммутационный анализатор портов (SPAN), удаленный SPAN (RSPAN)
  • >Гибкая сегментация сети
  • >Высокая доступность и отказоустойчивость
  • >Расширенные средства обеспечения безопасности: MACsec-256, CoPPь
  • >Интеграция IoT (COAP)
.09

Network Advantage

Особенности пакета функций Network Advantage:

  • >Базовый функционал включает в себя: STP, Trunking, VLAN (PVLAN), Q-in-Q, поддержку протокола IPv6, OSPF, RIP, маршрутизацию на основе политик (PBR), протокол резервирования виртуального маршрутизатора (VRRP), протокол управления группами Интернета (IGMP) , PIM Stub, взвешенное раннее обнаружение (WRED), First Hop Security (FHS), 802.1X, MACsec-128, Control Plane Policing (CoPP)
  • > Расширенные возможности масштабирования коммутатора
  • >Автоматизация управления осуществляется с помощью NETCONF / YANG, PnP, ZTP / Open Pn
.10

Лицензирование

Cisco выпускает три типа лицензий: на 3 года, на 5 лет, и на 7 лет. Лицензия может включать пакет функций Network Essentials или Network Advantage.

Характеристики

.11

Технические характеристики

Характеристики коммутаторов Cisco Catalyst 9500

Таблица 1. Сравнение коммутаторов Cisco Catalyst 9500

Параметр

Cisco Catalyst
C9500-12Q

Cisco Catalyst
C9500-24Q

Cisco Catalyst
C9500-40X

Сетевые порты

12 x QSFP

24 x QSFP

40 x SFP+

Коммутационная матрица, Гбит/с

480

960

180

Скорость коммутации пакетов, Mpps

720

1440

720

Таблица MAC-адресов

64 000

ОЗУ, Гб

16

Flash, Гб

16

VLAN

4000

Поддержка модулей расширения

Нет

Нет

Да

Электропитание, В

~110-230 В

Мощность блока питания, Вт

950

Форм-фактор корпуса

1RU

Габариты, мм

4,4 х 44,45 х 54,6

.13

Заключение

Высокая производительность аппаратной части и фирменная операционная система Cisco IOS XE делает коммутаторы серии Cisco Catalyst 9500 надёжным звеном в любой информационной сети.
