Cisco PoE

Cisco PoE


Cisco PoE на базе IEEE 802.3af/802.3at, а также фирменная разработка UPoE обеспечивают подачу питания на сетевое оборудование через Ethernet-кабель

.01

Краткий обзор

Cisco PoE (Power over Ethernet) – это технология, которая обеспечивает возможность передачи электроэнергии через медный Ethernet-кабель конечному сетевому оборудованию (IP камерам, IP телефонам, точкам беспроводного доступа и т. д.). Технологию PoE поддерживают устройства, напрямую или опосредованно участвующие в коммутации локальных сетей – сетевые коммутаторы, PoE инжекторы, PoE сплиттеры.

.02

Типы технологии PoE

Сегодня оборудование Cisco поддерживает три типа данной технологии:

  • >на базе стандарта IEEE 802.3af, с подаваемой мощностью 15,4 Вт
  • >на базе стандарта IEEE 802.3at (PoE+), которая способна реализовывать подачу мощности номиналом 30 Вт
  • >фирменную технологию Cisco Universal PoE (UpoE), для подачи мощности номиналом в 60 Вт

Преимущества технологии Cisco PoE

.03

Развертывание сетей

При развертывании беспроводных сетей, сетей на базе технологии унифицированных коммуникаций, расчетно-вычислительных сетей или сетей IP видеонаблюдения почти всегда возникают трудности с подачей питания на конечные устройства (точки доступа, IP телефоны, кассовые аппараты и IP камеры). Ведь нередко, после установки этой группы устройств на открытой местности или недалеко от потолка, оказывается, что длины их провода питания недостаточно, чтобы дотянуться к силовой розетке. Более того, всех силовых розеток, расположенных на территории развертывания будущей сети, бывает недостаточно для подключения каждого из устройств. Единственный очевидный выход из данной ситуации – финансово затратная процедура расширения электропроводки и увеличения общего количества розеток.

.04

Разработка от Cisco

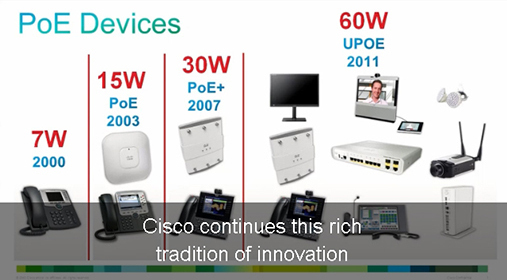

Разработчики Cisco в 2000 году одними из первых предложили достойный и экономически эффективный выход из данной ситуации – технологию PoE, которая изначально допускала подачу питания номиналом 7,5 Вт. В дальнейшем эти показатели возросли до отметок 15 Вт, 30 Вт и даже 60 Вт.

Благодаря этой технологии указанные типы оборудования могут получать электрический ток через Ethernet-кабель, традиционно используемый для передачи данных. Такой подход, помимо очевидной финансовой выгоды, имеет и практическую пользу для проектировщиков сетей. Она заключается в двукратном сокращении количества проводов, подводимых к конечному сетевому оборудованию.

"Приобрести оборудование на базе технологии Cisco PoE Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если заинтересовавшая Вас модель оборудования на базе технологии Cisco PoE в данный момент не размещена на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность ее приобретения под заказ.
"

.05

Совместимость

Фирменная технология Cisco PoE совместима с сетевым оборудованием большинства сторонних производителей, однако несколько отличается от стандартов IEEE 802.3af и IEEE 802.3at. Например, количество энергии, подаваемое на питаемые устройства, может достигать 60 Вт (при поддержке вариации данной технологии – Cisco UPoE, появившейся в 2014 году). А возможность автораспознавания устройств при подключении к источнику питания по технологии PoE упрощает работу системного администратора (что особенно актуально для масштабных сетей с централизованным управлением).

Оборудование Cisco, которое поддерживает технологию PoE

.06

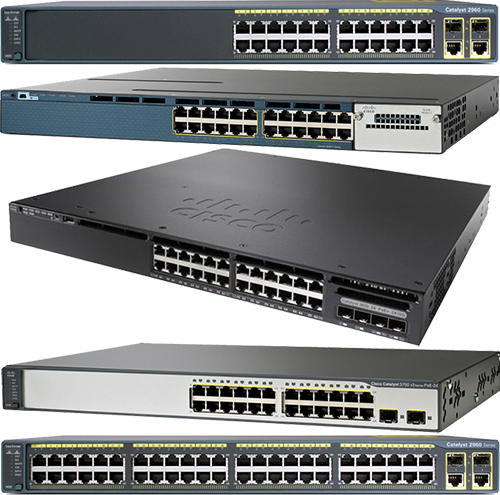

Сетевые коммутаторы

Ниже приведены три типа оборудования Cisco, которые способны передавать на электрический ток подключенное оборудование по технологии PoE.

Сетевые коммутаторы с поддержкой PoE. Поддержка технологии PoE характерна:

  • >для всех актуальных серий коммутаторов для малого бизнеса Cisco SB
  • >моделей Cisco Catalyst уровня доступа (все вариации серий 2960, 3560, 3650, 3750, 4500E с портами Fast и Gigabit Ethernet) и уровня распределения, которые могут также быть использованы для создания локальных сетей (3850, 4500-X). На ВТК СВЯЗЬ представлены модели коммутаторов с поддержкой PoE На 8, 12, 24 и 48 портов

В большинстве случаев PoE коммутаторы Cisco поддерживают данную технологию на каждом из LAN-портов. Однако в некоторых линейках есть модели, в которых лишь несколько портов способны передавать электроэнергию по Ethernet-кабелю. Как правило, модели коммутаторов Cisco с поддержкой PoE можно узнать по наличию буквы «P» в артикуле.

.07

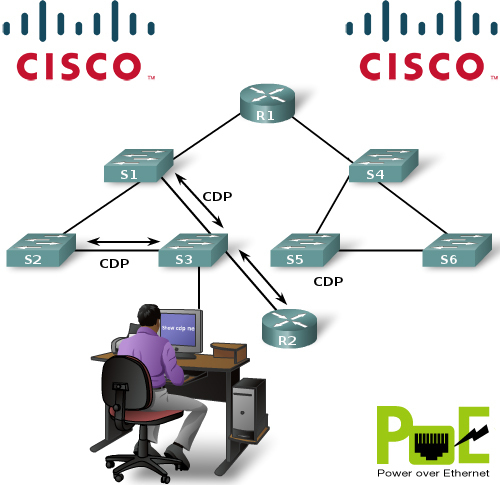

Cisco Discovery Protocol (CDP)

Стоит отметить, что количество энергии, передаваемой через порт коммутатора на питаемое устройство, определяется с помощью фирменной разработки Cisco – Cisco Discovery Protocol (CDP). Он также отвечает за установку номинального значения общей мощности, распределяемой между IP телефонами, «привязанными» к одной и той же Voice VLAN. По стандартной схеме разработчиков Cisco коммутатор отправляет импульс Fast Link Pulse (FLP) по витой паре. Питаемое устройство соединяет передающую линию с линией приема через фильтр нижних частот. Таким образом, коммутатор получает FLP взамен, что приводит к подаче 48 В постоянного тока и 6,3 Вт по умолчанию выделенной мощности. Питаемое устройство в течение 5 секунд получает Ethernet-соединение с окончательно установленным объемом мощности. При отсутствии обмена импульсами питание по технологии PoE, поступающее от коммутатора, прекращается.

Для того чтобы просмотреть полный перечень коммутаторов Cisco с поддержкой PoE, перейдите по ссылке и выберите в фильтрах необходимое количество портов PoE.

.08

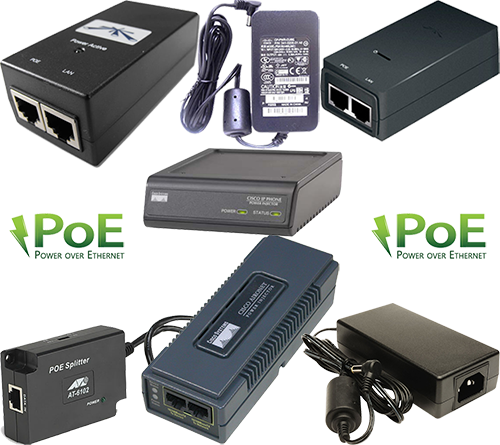

PoE инжекторы

PoE инжекторы. PoE инжекторы Cisco – это устройства из линейки для малого бизнеса (Small Business). Они используются для расширения возможностей установки точек доступа, IP телефонов, сетевых камер и прочего PoE-совместимого оборудования из одноименной линейки. Это достойная альтернатива внешним источникам питания. Используя стандартный Ethernet-кабель 5 категории, инжекторы обеспечивают возможность соединения по технологии Cisco PoE с 802.3af-совместимыми конечными устройствами и реализуют их высокоскоростные подключения к локальной сети через гигабитные порты. PoE инжекторы Cisco встраиваются непосредственно в коммутатор или маршрутизатор Cisco, который поставляется без поддержки на портах данной технологии. Таким образом, пользователи получают сразу несколько портов PoE в устройстве для создания локальных сетей.

На ВТК СВЯЗЬ Вы найдете PoE инжекторы Cisco для точек доступа и для систем ВКС, а также для IP телефонов Cisco.

.09

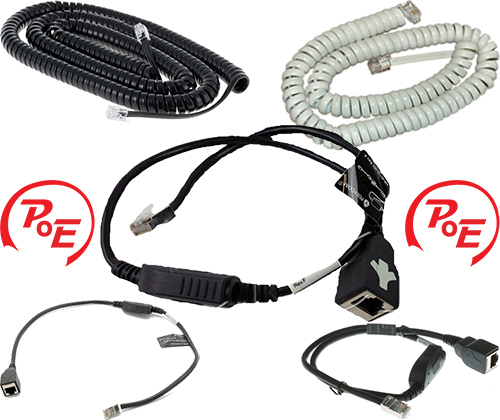

PoE сплиттеры

PoE сплиттеры из линейки Cisco Small Business предназначены для подачи энергии по технологии PoE на сетевое оборудование, которое априори не поддерживает данную технологию. Например, Вы приобрели точку доступа, которая не совместима с технологией PoE, однако на месте ее установки отсутствует силовая розетка. В таком случае приобретается PoE сплиттер, который в дальнейшем используется в роли «связующего звена» между питаемым устройством и Ethernet-кабелем, выходящим прямо из порта сетевого коммутатора. Отметим, что данный тип устройства может применяться вместе с PoE инжектором. Такая комбинация позволяет передавать энергию по технологии PoE в случае, если ни одно из устройств (ни коммутатор, ни питаемое оборудование) не является PoE-совместимым. PoE сплиттеры Cisco поддерживают Ethernet-кабели 5 категории и соответствуют стандартам IEEE 802.3, 802.3u и 802.3af.

На ВТК СВЯЗЬ представлены PoE сплиттеры Cisco.

Какое оборудование можно подключить по технологии PoE?

.10

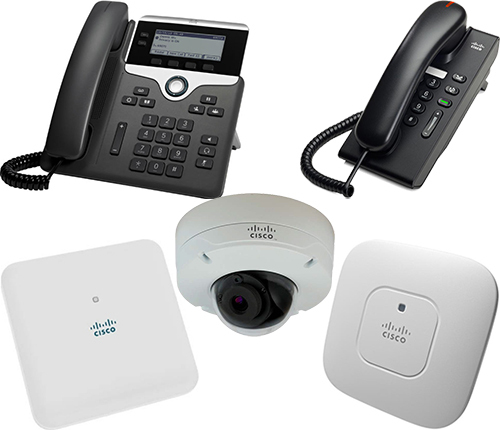

Оборудование Cisco

Как уже говорилось, питание по технологии PoE актуально для следующего оборудования:

  • >IP телефоны Cisco. IP телефоны Cisco c поддержкой PoE требуют мощности 7,5 Вт.
  • >Точки доступа Cisco. Этот тип устройств потребляет, как правило, 15,4 Вт.
  • >IP камеры Cisco. IP камеры – наиболее мощный тип сетевого оборудования. Модели для внутренней установки потребляют до 30 Вт, а устройства, которые снабжены встроенными мини-обогревателями (для наружной установки), требуют мощности 60 Вт.

Рассчитать максимальную мощность для каждого из подключаемых к PoE-коммутатору устройств можно следующим образом: бюджетный показатель мощности PoE (он указан в свойствах моделей PoE-коммутаторов Cisco, представленных у нас на сайте) разделить на общее количество портов с поддержкой PoE.
