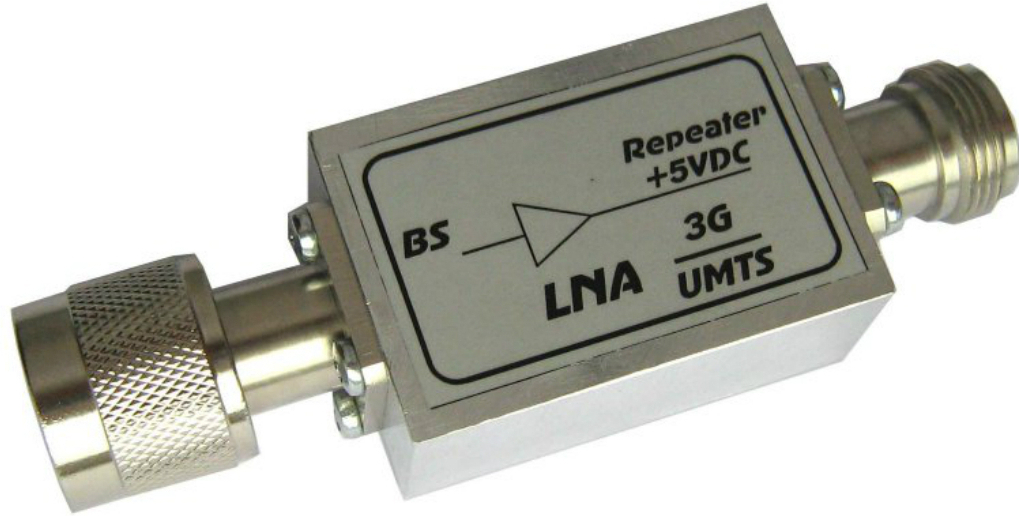

Усилитель 3G PicoCell 2000 LNA (3G) стандарта UMTS, диапазон частот 2000 МГц. Мощность 10/-3 дБм (TX/RX). Крепится у наружной антенны
Малошумящий усилитель PicoCell 2000 LNA предназначен для применения в системах ретрансляции сигнала связи стандарта 3G/UMTS2000.
Ретранслятор работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на ретранслятор, где этот сигнал усиливается и по кабелю поступает на внутреннюю антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители. В помещении уровень сигнала становится достаточным для работы сотового телефона. В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.
Малошумящий усилитель PicoCell 2000 LNA используется в составе систем ретрансляции на базе селективных или широкополосных репитеров PicoCell 2000.
Малошумящий усилитель PicoCell 2000 LNA имеет всепогодное исполнение и предназначен для установки непосредственно у наружной антенны. Питание малошумящего усилителя осуществляется по коаксиальному кабелю.
Применение малошумящего усилителя PicoCell 2000 LNA позволяет компенсировать потери сигнала в радиочастотном кабеле (особенно при большой длине кабеля), снизить коэффициент шума и улучшить соотношение сигнал/шум ретрансляционной системы и за счет этого расширить зону обслуживания, улучшить качество связи и увеличить скорость интернет соединения.
Параметр |
В направлении |
В направлении |
Полоса рабочих частот |
2110 – 2170 МГц |
1920 – 1980 МГц |
Коэффициент передачи |
10 дБ |
-3 дБ |
Коэффициент шума, не более |
2,5 дБ |
|
Неравномерность АЧХ, не более |
± 1 дБ |
|
Тип соединителей |
тип N |
|
Питание |
+5VDC/50мА по коаксиальному кабелю |
|
Габариты, не более |
92х35х20 |
|
Масса, не более |
0,2 кг |
|
Рабочие условия непрерывной эксплуатации |
температура -30…+55оС |
