Проектирование Систем Оповещения и Управления Эвакуацией (СОУЭ)

.01

Краткий обзор

Система управления, оповещения, управления эвакуацией – это комплекс мер и технических средств, позволяющих своевременно уведомить людей в помещении о пожаре.

.02

Услуги от ВТК СВЯЗЬ

Наша компания предлагает грамотное проектирование систем оповещения о пожаре.

Все услуги предоставляются в соответствии с действующими регулирующими документами и стандартами безопасности на объектах пожарной безопасности.

.03

Составляющие проекта

Проект включает в себя:

  • >Место, где планируется установка блока управления системой оповещения
  • >Схему монтажа оборудования
  • >Указание мест расположения звукового оборудования
  • >Схему устройств передачи сигнала
  • >Спецификацию оборудования (перечень устройств) и материалов

Все вышеперечисленное оформляется в соответствии со стандартами: вы получаете проектную документацию.

Как регулируется проектирование

.04

Соответствие нормам

Для того чтобы проектирование оповещения и эвакуации при пожаре соответствовало всем нормам, используются актуальные нормативные документы. Среди них:

  • >Техрегламент о требованиях пожарной безопасности
  • >СП3.13130.2009: свод правил по СОУЭ
  • >РД 78.36.002-2010: перечень рекомендаций
  • >Правила пожарной безопасности, прописанные в ППБ 01-03
  • >Правила устройства электроустановок (ПУЭ – 98)

"Заказать услугу по проектированию Систем Оповещения и Управления Эвакуацией (СОУЭ)
Вы можете по адресу VTKT.ru.
"

.05

Типы оповещения

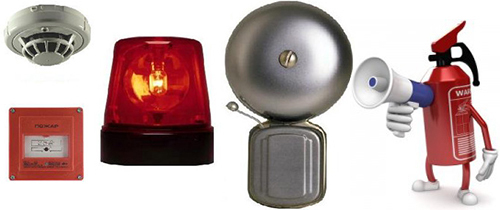

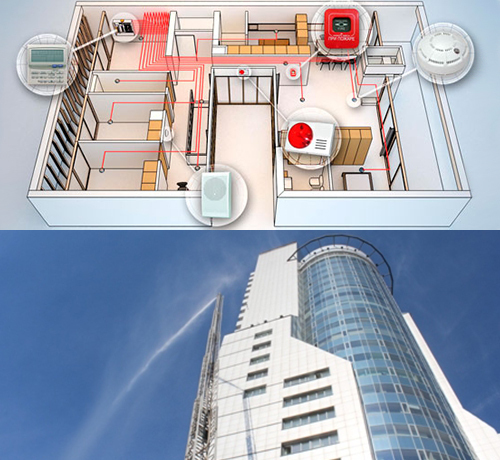

Создавая проект системы оповещения при пожаре, мы учитываем особенности здания. В зависимости от требований и типа СОУЭ, включаются следующие способы оповещения:

  • >Звуковое. Применяется сирена, тонированный сигнал и другие способы.
  • >Световое. Мигающие оповещатели, мигающие таблички «выход». Используются и эвакуационные знаки, которые указывают направление движения. Более продвинутые СОУЭ включают использование указателей с меняющимся значением.
  • >Системы речевого оповещения. Передаются специальные, заранее записанные, тексты.

Здание также может разделяться на зоны пожарного оповещения. Обеспечивается связь этих зон. Это делается для крупных зданий. Из каждой зоны может быть спроектировано несколько вариантов эвакуации.

.06

Этапы проектирования

Наша компания предлагает создать проект оповещения о пожаре в несколько этапов:

  • >Свяжитесь с представителем нашей компании по телефону или почте, оставьте заявку на проект
  • >Предоставьте информацию по объекту, особенностям его эксплуатации
  • >Предоставьте план объекта
  • >Мы согласуем стоимость и сроки
  • >На объект выезжает специалист, который досконально изучит особенности помещений и возможности монтажа
  • >Инженеры разработают проектную документацию

Список необходимого оборудования полностью отражается в спецификации.

Системы речевого оповещения

.07

Методика системы

Чтобы обеспечить безопасную эвакуацию людей с объекта, на котором произошел пожар или возгорание, проектировщики разрабатывают в составе технического комплекса необходимых противопожарных мер систему оповещения и управления эвакуацией (СОУЭ). В трех из пяти типов СОУЭ (в 3-м, 4-м и 5-м типе) используется речевое оповещение, проект на эту составляющую системы разрабатывается по определенной методике.

.08

Этапы проектирования

На объектах различного функционала, прежде всего на крупных объектах с большим количеством присутствующих людей, необходима эффективная составная часть системы оповещения людей о пожаре и управления эвакуацией – речевое оповещение. Для сообщений людям о необходимости и путях эвакуации, о действиях для собственной защиты служит голосовое оповещение. Проектирование данной технической составляющей включает в себя три пункта, которые описаны ниже.

.09

Оценка объекта

Пункт первый. Оценка объекта и выделение в нем зон оповещения. Объект анализируют по следующим параметрам:

  • >функциональная специфика в зависимости от контингента (школы, медицинские учреждения, торговые центры, детские сады и другие)
  • >число временно или постоянно находящихся людей на объектовой потенциально опасной пожарной зоне
  • >категория по пожарной и взрывоопасной составляющей
  • >архитектурная планировка: количество и метраж помещений, тип здания (коридорный, секционный, открытый, закрытый), количество этажей
  • >дополнительные особенности (освещение в подвальном помещении и другие)

В ходе оценки здания, которое оборудуется речевой технической составляющей, решается ряд задач, среди которых: подсчитывание зон оповещения. Разделение на зоны происходит, если объект состоит из нескольких помещений или имеет большую площадь.

  • >Рассчитываются количество линий оповещения, нагрузка линий, суммарная нагрузка и мощность системы оповещения
.10

Электроакустический расчет

Пункт второй. Делается электроакустический расчет системы речевого оповещения, цель которого состоит в том, чтобы обеспечить на объекте нормативный уровень звука во всех точках постоянного или временного пребывания людей. По результатам электроакустического расчета формируется техническое решение с учетом требований технического задания заказчика.

  • >Рассчитываются технические характеристики оповещателей
  • >Оценивается эффективность площади озвучивания потолочными или настенными громкоговорителями
  • >Для каждой зоны оповещения выбирается необходимое количество оповещателей и схема их размещения
  • >Выбирается тип серийно выпускаемых систем или набор технических средств. Выбор типа речевых оповещателей базируется на расчете требуемого значения мощности для обеспечения нормы звукового давления в «расчетной точке». На выбор влияет и коэффициент синфазности, который определяет взаимовлияние оповещателей друг на друга при их размещении на объекте согласно проекту
.11

Электрическая схема

Пункт третий. Разрабатывается принципиальная электрическая схема системы речевого оповещения, делается расчет ее эксплуатационных параметров. К числу основных параметров относится надежность и длительность работы резервного электропитания для оборудования.

Если возможны несколько вариаций технической реализации проектируемой системы, окончательный вариант выбирают с учетом стоимости оборудования, монтажа, условий и удобства эксплуатации.

Грамотный проект, разработанный по нормативно-технической документации, позволяет реализовать на объекте эффективную систему речевого оповещения, которая обеспечит последовательную и спокойную, без паники и неорганизованности, эвакуацию людей.
