Cisco Catalyst 6500

Cisco Catalyst 6500



Cisco Catalyst 6500 - это шасси коммутаторов с 3-мя, 4-мя, 6-ю, 9-ю или
13-ю слотами для установки модулей Cisco Catalyst 6500 Supervisor Engine

.01

Краткий обзор

Cisco Catalyst 6500 - это новая линейка шасси для коммутаторов, которая может быть использована для обеспечения подключений на уровне доступа, агрегации или даже ядра. Высокая плотность портов (до 1152 портов Fast Ethernet, до 576 Gigabit Ethernet, до 288 портов 10 Gigabit Ethernet и до 144 портов 40 Gigabit Ethernet) обуславливает высокую рентабельность сетей, построенных на базе этих устройств. Кроме того, возможность установки различных модулей управления способствует полной адаптации данной линейки к особенностям сети.

.02

Основные преимущества

В нижеприведенной таблице представлены основные особенности и преимущества серии шасси Cisco Catalyst 6500.

Характеристика

Преимущество

3, 4, 6, 9, 9-В и 13-слотное модульное шасси

Непревзойденная гибкость и возможности для будущего роста

До 2 Тб/с пропускной способности системы и до 80 Гбит/с для всех слотов; система, настроенная для VSS, имеет пропускную способность до 4 Тб/с. Возможность обеспечения до 4 Тб/с и до 180 Гбит/с из каждого слота; система, сконфигурированная для VSS, будет способна передавать до 8 Тб/с

Возможности расширения системы для реализации будущих потребностей

Высокопроизводительные интерфейсы

Высокая плотность подключений благодаря портам 40 Gigabit Ethernet, 10 Gigabit Ethernet и Gigabit Ethernet

Волоконные соединения Hot Sync

Снижение времени на отклик между модулями Supervisor Engine 32, Supervisor Engine 720 и Supervisor Engine 2T, (показатели составляют от 50 до 200 мс, в зависимости от типа используемых модулей)

Резервный канал управления

Повышение отказоустойчивости при сбоях на канале управления объединительной платы

Резервный Supervisor Engine

Повышение доступности благодаря избыточным модулям Supervisor Engine

Резервный источник питания

Поддержка резервных источников питания для увеличения доступности

Вентиляторы

  • >Лотки с вентиляторами с возможностью горячей замены
  • >Модель коммутатора 6509-VE обеспечивает избыточность благодаря уже встроенным лоткам вентиляторов с возможностью горячей замены

Распределение воздушного потока (за исключением Cisco Catalyst 6509-VE)

  • >Легкость доступа к портам и кабельной системе
  • >6509-VE имеет распределитель воздушного потока, предназначенный для организации горячих и холодных проходов

Поддержка источников питания постоянного и переменного тока

Расширенные возможности подачи электрического тока

Совместимость со строительными нормами Layer 3 (NEBS L3)

Полное соответствие NEBS L3 для развертывания сетей в сложных условиях

Совместимость с модулями

  • >Cisco Catalyst 6500 Series Supervisor Engine 32
  • >Cisco Catalyst 6500 Series Supervisor Engine 720-3B
  • >Cisco Catalyst 6500 Series Supervisor Engine 720-3BXL
  • >Cisco Catalyst 6500 Series Supervisor Engine 720-10G-3C
  • >Cisco Catalyst 6500 Series Supervisor Engine 720-10G-3CXL
  • >Cisco Catalyst 6500 Series Supervisor Engine 2T
.03

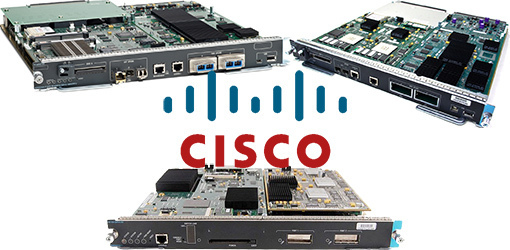

Поддерживаемые модули

Как было обозначено в вышеуказанной таблице, Cisco Catalyst 6500 поддерживают 3 типа модулей управления: Cisco Catalyst 6500 Series Supervisor Engine 32, Cisco Catalyst 6500 Series Supervisor Engine 2T и линейку модулей Cisco Catalyst 6500 Series Supervisor Engine 720. Далее рассмотрены их возможности и ключевые характеристики.

.04

Cisco Catalyst 6500 Series Supervisor Engine 2T

Модуль Cisco Catalyst 6500 Supervisor Engine 2T обеспечивает расширяемую производительность, интеллектуальные возможности и широкий набор специфических функций для центров обработки данных и сетей сервис-провайдеров. Некоторые из этих возможностей включают в себя:

Масштабируемость платформы

Обеспечение до 80 Гбит пропускной способности на слот; 2 Тбит бюджетной пропускной способности для шасси 6513-E, масштабирование до 4 Тбит пропускной способности с VSS. Поддержка до 1056 портов 1 Гбит и 352 портов 10 Гбит для систем, развернутых с VSS. Предоставление интерфейсов 1 Гбит, 10 Гбит и 40 Гбит.

Безопасность

Поддержка Cisco TrustSec, CTS, шифрования MacSec и ACL. Предоставление плоскости управления политиками безопасности для устранения последствий сетевых атак и отказа в обслуживании.

Виртуализация

Встроенная поддержка VPLS, а также VPN-осведомленного NAT, VPN статистики и NetFlow.

Мониторинг приложений Netflow

Supervisor Engine 2T поддерживает расширенные приложения мониторинга, таких как Flexible and Sampled Netflow, предназначенные для интеллектуального мониторинга приложений.

"Приобрести шасси для коммутаторов Cisco Catalyst 6500 с функционалом Layer 3+ Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если заинтересовавшая Вас модель шасси для коммутаторов Cisco Catalyst 6500 в данный момент не размещена на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность ее приобретения под заказ.
"

.05

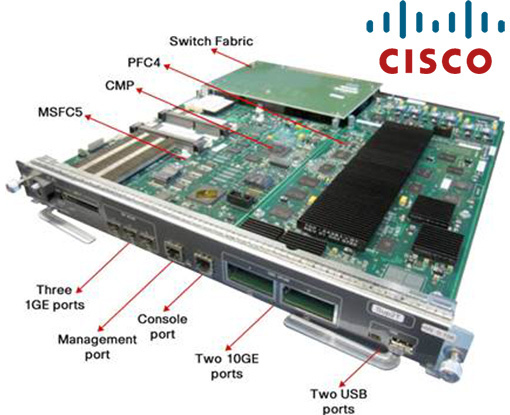

Компоненты модулей Supervisor Engine 2T

Кроме того, модули Supervisor Engine 2T включают в себя следующие компоненты:

Multilayer Switch Feature Card 5

Supervisor Engine 2T включает в себя плату Multilayer Switch Feature Card 5, оснащенную высокопроизводительным процессором. MSFC5 работает на протоколах обоих уровней (2-го и 3-го). Они включают в себя поддержку протокола маршрутизации, протоколы Spanning Tree и VLAN Trunking Protocol, а также различные службы безопасности.

Policy Feature Card 4

Cisco Catalyst 6500 Supervisor Engine 2T содержит встроенную карту Policy Feature Card 4 (PFC4), которая повышает уровень производительности и масштабируемость. PFC4 оснащена комплексом ASIC, обеспечивая аппаратное ускорение для существующих и новых программных функций. PFC4 поддерживает пересылку на 2-м и 3-м уровнях, QoS, Netflow, списки контроля доступа (ACL), многоадресную репликацию пакетов и обработку политик безопасности. PFC4 поддерживает все эти операции для IPv4 и IPv6.

.06

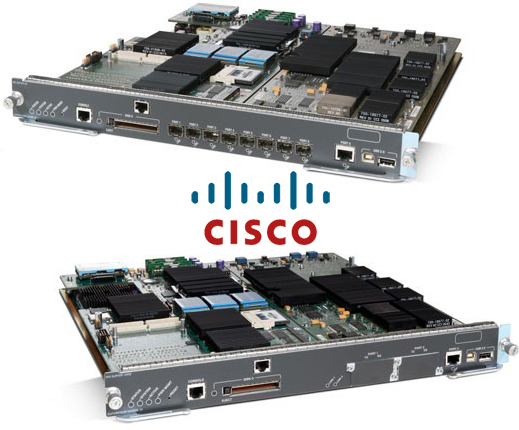

Cisco Catalyst 6500 Supervisor Engine 32. Часть первая

Модуль Cisco Catalyst 6500 Supervisor Engine 32 обеспечивает следующие преимущества:

Лучшую в отрасли комплексную безопасность

Cisco Catalyst 6500 Supervisor Engine 32 помогает смягчить последствия после атак, провоцирующих отказ в обслуживании (DoS) благодаря использованию нескольких ограничителей скорости процессора, аппаратного запоминания MAC адресов и ограничениям скорости на основе пользовательских подключений. Это препятствует возникновению новых угроз для сервера Dynamic Host Configuration Protocol (DHCP), шлюза по умолчанию и конечных пользователей IP адресов. В дополнение к этому, могут быть использованы такие функции, как DHCP Snooping, Dynamic Address Resolution Protocol (ARP) и IP Source Guard.

Инструменты управления

Supervisor Engine 32 поддерживает платформу сетевого управления CiscoWorks, простой протокол управления сетью (SNMP) версий 1, 2 и 3; и четыре группы удаленного мониторинга (RMON) (статистика, история, сигналы тревоги и события).

Повышенную плотность

За счет увеличения плотности восходящей линии связи благодаря восьми портам Gigabit Ethernet/SFP и увеличения пропускной способности до двух портов 10 Gigabit Ethernet на базе XENPAK.

.07

Cisco Catalyst 6500 Supervisor Engine 32. Часть вторая

Высокую доступность

Supervisor Engine 32 позволяет обеспечить непрерывность бизнеса за счет минимизации периодов простоев сети, используя балансировку нагрузки, многомодульный Cisco EtherChannel и протоколы конвергенции, такие как IEEE 802.1w и 802.1s. Модуль также поддерживает активное обнаружение и предотвращение сбоев сетевого оборудования с использованием Generic Online Diagnostics.

Усовершенствованные методы управляемости

Они включают в себя наличие двух портов USB 2.0. Эти порты обеспечивают прямой доступ с ноутбуков, чтобы упростить загрузку программного обеспечения, а также повысить безопасность с помощью ключа USB (для ограничения доступа к консоли уполномоченным персоналом, поддержки счетчиков ACE и Cisco SmartPort макросов). Эти расширенные возможности гарнтируют быстрое реагирование на проблемы доступа пользователей и упрощение процесса управления сетью.

Улучшенное управления трафиком

Аплинк-модули поддерживают четыре очереди трафика на каждом из портов, с одной строгой очередью приоритетов для QoS и двумя принимающими очередями на каждом из портов. Каждый порт также поддерживает Weighted Random Early Detection для предотвращения перегрузки в каждой очереди и Shaped Round Robin, а также Deficit Weighted Round Robin для планирования очередей, чтобы помочь приоритезировать трафик. Таким образом может быть создано до восьми очередей приоритетности.

.08

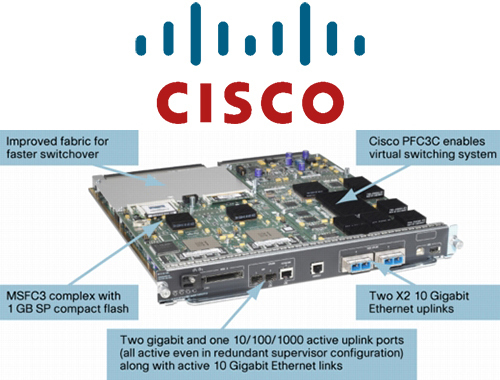

Cisco Catalyst 6500 Supervisor Engine 720. Обзор

Серия шасси Cisco Catalyst 6500 с модулями Supervisor Engine 720 предоставляет множество возможностей, таких как стандартная переадресация IP, Layer 2 и 3 Multiprotocol Label Switching (MPLS) для VPN, Ethernet над MPLS (EoMPLS) с качеством обслуживания (QoS) и функции безопасности. Cisco Catalyst 6500 Supervisor Engine 720 обеспечивают 40-Гбитную коммутационную способность на слот (с 4-мя портами 10GE и 48-портами 1GE на плате). При этом производительность системы может достигать 400 миллионов пакетов в секунду для IPv4, 200 миллионов пакетов в секунду для трафика IPv6, с особенностями и 1024 VRFs с 700 маршрутами/VRF для MPLS.

.09

Cisco Catalyst 6500 Supervisor Engine 720. Безопасность

Решение Cisco Catalyst 6500 Supervisor Engine 720 также предлагает полный набор функций безопасности (безопасность на портах, ограничение на предельную скорость, Multi-Path uRPF и длинный список расширений 802.1x). Обширная поддержка функций, таких как механизмы QoS, туннелирование GRE и списки контроля доступа (ACL) позволяют поставщикам услуг создавать высокопроизводительные и многофункциональные сети.

Благодаря этим особенностям коммутаторы Cisco Catalyst 6500 с модулями Supervisor Engine 720 идеально подходят для функционирования на уровне ядра сети.

.10

Характеристики Cisco 6500 Supervisor Engine 720

Ниже приведены ключевые характеристики Cisco 6500 Supervisor Engine 720:

Возрастающая производительность

До 400 Mpps для IPv4 и 200 Mpps для IPv6 с dCEF

Multi Protocol Label Switching support (MPLS)

Возможность использования VPN и туннелирования 2-го уровня с приоритезацией трафика QoS

Высокая пропускная способность

Обеспечение до 40 Гбит пропускной способности на слот; до 720 Гбит суммарной пропускной способности

Разнообразие интерфейсов

Поддержка интерфейсов 1 Gigabit Ethernet и 10 Gigabit Ethernet
