Коммутатор ядра

Коммутатор ядра



Коммутатор ядра - это устройства, которые осуществляют маршрутизацию
пакетов с данными между отдельными сегментами сетевой инфраструктуры

.01

Сетевая инфраструктура

Организация надежной и расширяемой инфраструктуры сети - это залог успешного ведения бизнеса. В частности, оптимальные и разнопрофильные решения можно найти у ведущего производителя сетевого оборудования - Cisco.

.02

Структура сети

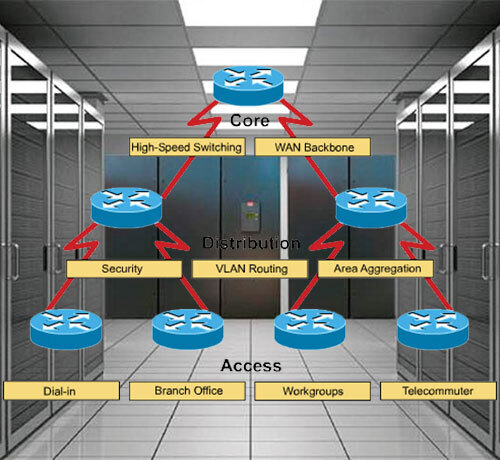

Стоит отметить, что для повышенной степени надежности необходимо организовать отказоустойчивость (то есть, установить резервное оборудование) на каждом уровней сетевой инфраструктуры. Рассмотрим структуру сети на основе иерархической модели:

Коммутаторы агрегации

Коммутаторы агрегации поддерживают большое количество VLAN, стэкирование и различные аплинк-модули. Они должны распознавать и обрабатывать большое количество MAC адресов (всех пользователей). Коммутаторы агрегации также позволяют значительно снизить нагрузку на сеть за счет распределения трафика между отдельными VPN без задействования коммутаторов уровня ядра. Эти устройства имеют минимум два аплинк канала: для доступа и для ядра. Обычно они снабжены скоростными портами (Gigabit Ethernet), а для аплинк-подключений используют порты стандарта 10 Gigabit Ethernet или 40 Gigabit Ethernet. Функционал данных устройств не предусматривает поддержку технологии PoE на портах.

Коммутаторы ядра

Данные устройства обеспечивают обработку всей входящей информации и обмен с каналами провайдера услуг. На этом уровне важна надежность и резервирование устройств, а также наличие запасных блоков питания, вентиляторов (2 и более) и кабельных соединений. Коммутатор ядра должен обладать высокой пропускной способностью (благодаря портам 1 Гбит, 10 Гбит или 40 Гбит), чтобы эффективно распределять пакеты данных между отдельными сегментами сетевой инфраструктуры. Кроме того, устройства уровня ядра должны поддерживать технологии агрегирования подключений, для того, чтобы обеспечить отказоустойчивость сети в случае обрыва соединения на одном из каналов связи.

Коммутаторы доступа

Это более простые в своей конфигурации устройства (в сравнении с устройствами вышестоящих уровней), которые собирают на себе все клиентское оборудование. Они снабжены портами доступа Fast Ethernet или Gigabit Ethernet, медными портами и оптическими\медными аплинками. Коммутаторы доступа могут поддерживать стэкирование, а также технологии питания PoE и PoE+, подавая на подключенные устройства различную мощность. В случае, когда доступ к сети выделяется исключительно для корпоративных клиентов, необходимо, чтобы коммутаторы уровня доступа дополнительно поддерживали такие технологии, как QinQ, VPLS (Virtual Private LAN Service), E-Line и E-LAN.

Кроме того, коммутатор ядра должен поддерживать технологию, основанную на стандарте IEEE 802.3ad, EtherChannel. EtherChannel реализует процесс объединения от 2-х до 8-ми каналов передачи данных (они при этом должны обладать одинаковой скоростью - 100 Мбит/с, 1 Гбит/с или 10 Гбит/с каждый), создавая таким образом общий поток со скоростью до 80 Гбит/с.

.03

Технологии, применяемые для коммутатора ядра

Поскольку основной задачей коммутатора ядра является распределение пакетов данных между отдельными модулями сети, эти устройства должны поддерживать функционал Layer 3 и выше. Кроме того, этот тип устройств должен поддерживать подключения с максимально возможной пропускной способностью (1 Гбит/с, 10 Гбит/с, 40 Гбит/с и 100 Гбит/с).

Еще одной, не менее важной характеристикой является поддержка технологии многоадресного распределения нагрузки (по IP адресам) ECMP, использующей один из алгоритмов Source and Group Address Using the Basic S-G-Hash Algorithm или Source, Group and Next-Hop Address Using the Next-Hop-Based Hash Algorithm. Эта технология реализует передачу многоадресного трафика от устройств, которые посылают множество потоков или передают определенное количество каналов (например, серверы IPTV или видеосерверы MPEG). До введения этой возможности программное обеспечение Cisco IOS поддерживало многоадресное распределение нагрузки ECMP, основанное только на адресе источника. Данная версия технологии ограничивала общий объем трафика, отправляемый из одного источника на несколько групп, осуществляя распределение нагрузки по путям одной длины.

Резервирование на логическом уровне

Под этим типом резервирования подразумевается активизация резервного канала передачи данных при потере связи с основным каналом. В зависимости от норм, установленных конкретным стандартом отказоустойчивости, приемлемое время восстановления может составлять 10, 50 или 300 мс. Для обеспечения отказоустойчивости на логическом уровне производители коммутаторов ядра используют такие технологии, как M-LAG (для резервирования линков и устройств) и EtherChannel (для резервирования линков), которые принимают соответствующие меры по предотвращению образования “петель” и “единых точек отказа”.

.04

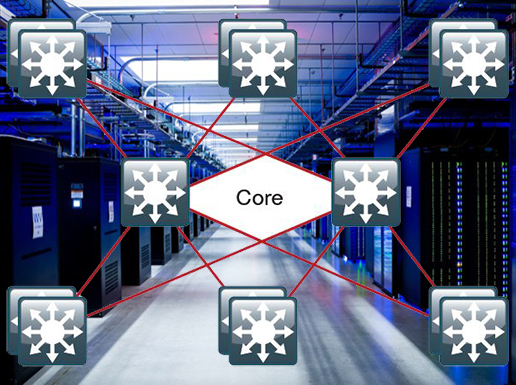

Резервирование ядра сети

Резервирование ядра сети может осуществляться на двух уровнях: аппаратном и логическом. Ниже приведены описания основных принципов резервирования каждого из этих уровней.

Резервирование на аппаратном уровне

Организация резервирования на аппаратном уровне в ЦОД является одним из ключевых этапов, необходимых для соответствия Tier III и выше (согласно стандарту TIA-942). Чтобы гарантировать надежность работы ядра сети, необходимо обеспечить такие резервные элементы, как источники бесперебойного питания, дизельные генераторы, избыточные единицы оборудования (в частности, дублирование (которое может быть двукратным) коммутаторов, маршрутизаторов с возможностью функционирования в режимах active - standby) и/или модули (если это оборудование имеет модульную архитектуру). Отказоустойчивость, обеспеченная на уровне ядра, сможет гарантировать стабильную работу всех нижестоящих уровней иерархической модели сети (уровня агрегации и уровня доступа). Кроме того, в зависимости от топологии сети, - “звезда” или “кольцо”, - необходимо обеспечить резервирование кабельных трасс, проходящим вплоть до коммутаторов доступа. В связи с тем, что каждая последующая сварка оптического кабеля влечет за собой потери в скорости передачи данных, использование топологии “звезда” малоэффективно при построении больших сетей (в пределах поселка, города или даже страны).

" ВТК СВЯЗЬ предлагает широчайший выбор сетевого оборудования представительского класса. Команда ВТК СВЯЗЬ в течение многих лет успешно разрабатывает проекты по организации сетевой инфраструктуры.

А также занимается монтажом и настройкой сетевого оборудования. Обращаясь к нашим специалистам, Вы можете быть уверены в продуктивности работы установленного оборудования.
"

.05

Требования к коммутатору ядра

Исходя из вышеуказанных описаний, можно выделить ряд требований, необходимых для коммутатора ядра:

  • >высокая производительность и надежность подключений для нижестоящего в сетевой иерархии оборудования
  • >поддержка технологии MPLS L3 Vpn для осуществления передачи данных между узлами сети с помощью меток и RSVP-TE для сигнализации LSP туннелей
  • >поддержка NAT для трансляции сетевых адресов
  • >поддержка M-LAG для объединения нескольких отдельных физических портов в один логический порт (порты могут быть использованы с двух разных устройств)
  • >высокая плотность портов
  • >поддержка многоадресного распределения нагрузки
  • >поддержка протоколов динамической маршрутизации (DHCP, OSPF, BGP)
  • >поддержка протоколов агрегирования соединений (LACP, EtherChanel)
.06

Коммутатор ядра от Cisco

В частности, Cisco предлагает следующие решения коммутатора ядра:

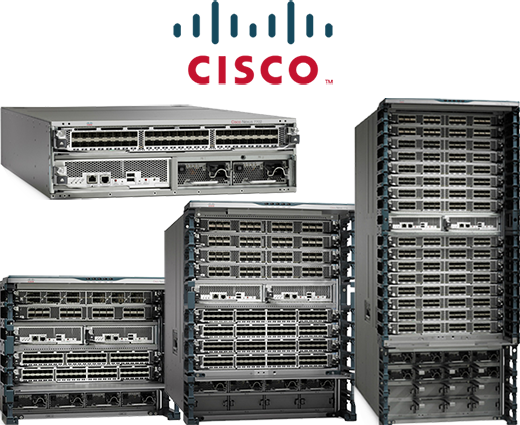

Новую серию коммутаторов Cisco Catalyst 6500

Специальную линейку коммутаторов Cisco Nexus, которые обеспечивают отказоустойчивый доступ в центрах обработки данных:

Они работают на ОС NX-OS, с помощью которой дополнительно осуществляются функции балансировки нагрузки между каналами. Приобрести модели Nexus также можно на ВТК СВЯЗЬ.

.07

Коммутатор ядра на
ВТК СВЯЗЬ

Стоимость коммутатора ядра

Стоимость коммутатора ядра линейки Cisco Catalyst 6500 колеблется в диапазоне от 2 500 у.е. до 5 000 у.е.

Коммутатор ядра линейки Nexus можно приобрести за сумму от 5 100 у.е. до 32 000 у.е.

Приобрести коммутатор ядра можно на ВТК СВЯЗЬ. В случае, если у Вас возникли затруднения при выборе, мы рекомендуем обратиться к менеджерам нашего магазина. Специалисты ВТК СВЯЗЬ ознакомят Вас с ключевыми техническими характеристиками каждой из рассматриваемых моделей, чтобы новоприобретенное устройство максимально оправдало Ваши ожидания.
