Cisco Aironet G1 WIFI точки

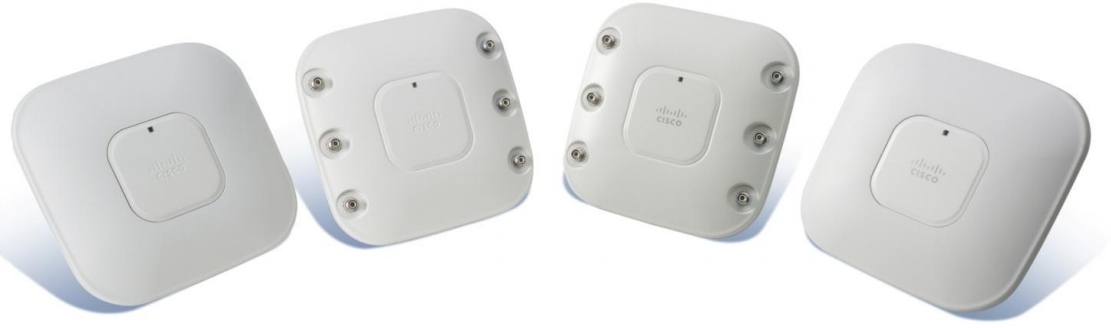

WI-FI точки доступа Cisco Aironet

Для организации сети беспроводного доступа ВТК СВЯЗЬ предлагает заказчикам решение Aironet от Cisco Systems, компании мирового лидера в области сетевых технологий. Решение Cisco Aironet имеет полный спектр WI-FI-точек доступа, антенн, WI-FI-контроллеров для создания WI-FI-сетей любого масштаба. WI-FI-точки доступа Cisco Aironet зарекомендовали себя как надежное, функциональное сетевое оборудование доступа высокого класса, способное решить самые сложные задачи при организации беспроводных сетей. У заказчиков, presale менеджеров и технических специалистов часто возникают вопросы по подбору, заказу, различиям WI-FI-точки доступа Cisco, их техническим ограничениям. В данной статье мы описали основные моменты, технические характеристики, которые помогут Вам в выборе подходящих WI-FI-точек доступа Cisco серии Aironet для создания беспроводной сети, сравнения моделей между собой и правильного приобретения.

Режим WI-FI-точки доступа Cisco Aironet: AP-автономная/LAP-под управлением контроллера

WI-FI-точки доступа Cisco Aironet поставляются в двух модификациях AP и LAP.

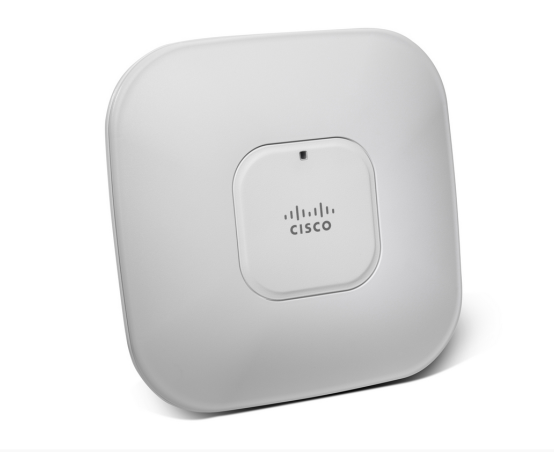

AIR-AP1141N-E-K9

AP – обозначение автономной точки доступа. Настройка такой WI-FI-точки доступа производится индивидуально для каждой единицы оборудования при помощи WEB-интерфейса или командной строки. Автономные точки доступа Cisco Aironet используются для создания небольших беспроводных сетей или в решениях, где одной-двух точек доступа достаточно для покрытия сети, а также не требуется быстрого переключения между точками доступа и поддержка роуминга между WI-FI-точками.

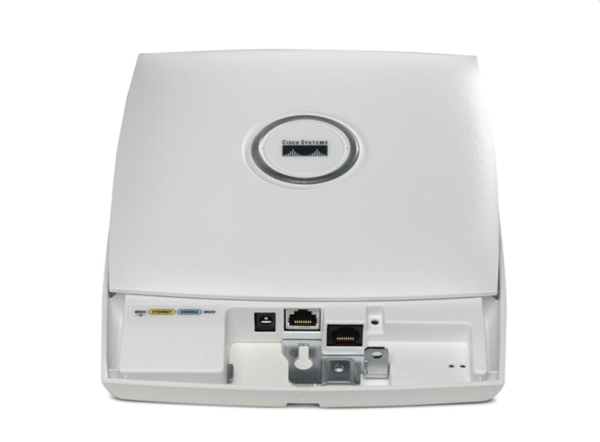

AIR-LAP1131AG-A-K9

LAP – это WI-FI-точка доступа, управляемая централизованно. Такая точка доступа WI-FI управляется контроллером по протоколу LWAPP. Настройка LAP-точек доступа Cisco Aironet осуществляется централизованно. Это значительно упрощает процесс администрирования сети, позволяет строить масштабные беспроводные сети, использовать в них механизм быстрого роуминга между точками. Централизованное управление WI-FI-точками дает возможность более удобного управления и мониторинга беспроводной сетью из единого WEB-интерфейса или командной строки контроллера. Внедрение централизованного управления позволяет создать сплошное покрытие сетью WI-FI любой территории или здания.

Как правильно выбрать WI-FI-точку доступа Cisco Aironet

Артикул AIR-APXXXX-X-K9 – это модификация автономной точки доступа, она работает автономно. Артикул, начинающийся с AIR-LAPXXXX-X-K9, говорит о том, что точка предназначается только для работы в составе контроллера WI-FI. Следующие 4 цифры артикула – серия и модель точки доступа. Они определяют, внутренняя эта точка или наружная, имеется ли возможность подключения внешней антенны или же антенны встроенные, количество радио интерфейсов WI-FI.

На момент написания статьи (2012 год) у Cisco имеются следующие серии точек доступа (производимые):

  • AIR-XXX104X – внутренние WI-FI-точки доступа Cisco со встроенными антеннами, поддерживают 2x2 MIMO. А данной модели есть модификации с 1-им радиоинтерфейсом, работающим по b/g/n 2,4 Ггц – Серия AIR-XXX1041, или с 2-я радиоинтерфейсами – серия AIR-XXX1042;
  • AIR-XXX114X – внутренние WI-FI-точки доступа со встроенными антеннами, поддерживают 2x3 MIMO. WI-FI-точка доступа также поставляется с 1-им радиоинтерфейсом, работающим по b/g/n (2,4 Ггц) – серия AIR-XXX1141, или с 2-я радиоинтерфейсами – серия AIR-XXX1142. Один радиоинтерфейс работает в протоколе b/g/n (2,4 Ггц), второй – a/n (5 Ггц) AIR-XXX 1242 – серия внутренних WI-FI-точек доступа Cisco с внешними антеннами. С 1 радиоинтерфейсом, работающим по b/g (2,4 Ггц) (Серия AIR-XXX1242) или с 2-я радиоинтерфейсами – серия AIR-XXX1242AG. Данная серия не поддерживает протокол N;
  • AIR-XXX1252 – внутренние WI-FI-точки доступа Cisco с внешними антеннами, с поддержкой протокола N. С 1 радиоинтерфейсом, работающим по b/g /n (2,4 Ггц) поставляется модель AIR-XXX1252G. С 2-я радиоинтерфейсами – модель AIR-XXX1252AG.

AIR-LAP1142N-X-K9 – предпоследняя буква в артикуле точки доступа означает регион или страну поставки. Эта буква говорит о характеристиках мощности, ограничениях, которые накладываются в стране поставки. Для рынка России предназначаются точки доступа региона R, однако на рынке есть еще модели с регионом A (Америка), E (Европа). Точки абсолютно идентичны по технологической базе.

Последняя буква артикула K9 – стандартное обозначение Cisco, подразумевающее наличие в сетевом устройстве любого типа шифрования, независимо от стойкости алгоритма.

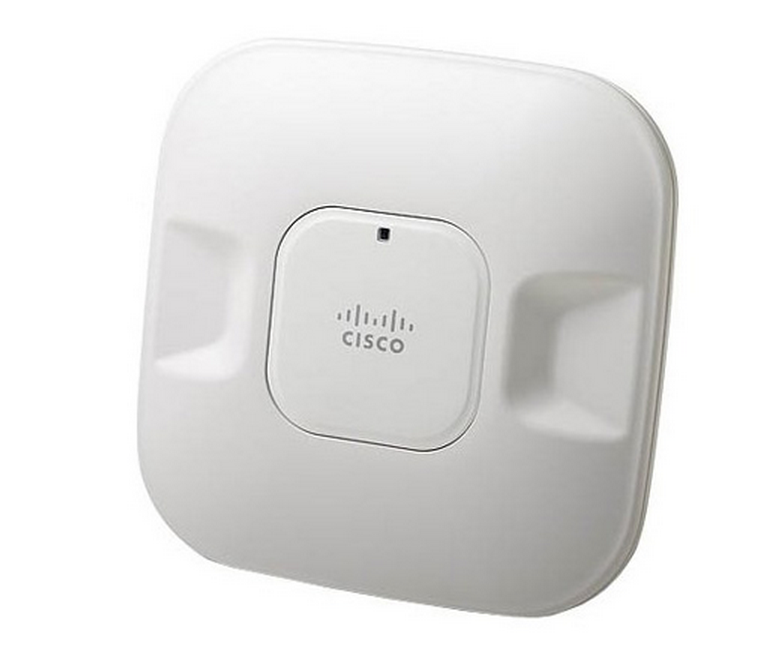

AIR-AP1042N-R-K9

Преобразование WI-FI точки доступа Cisco

Любая автономная WI-FI-точка доступа AP Cisco Aironet может быть преобразована LAP при помощи программного обеспечения, которое можно бесплатно загрузить с сайта Cisco. Преобразование LAP-точки, предназначенной для работы совместно с контроллером в автономную AP WI-FI-точку доступа процедура возможная, но более сложная. Это недокументированная функция, требующая знания специальных команд, умения работать с CLI Cisco. Аппаратное обеспечение WI-FI-точек доступа Cisco Aironet AP и LAP – абсолютно идентичное. Разница LAP- и AP-точек доступа заключается только в программном обеспечении, устанавливаемого оборудования.

Ограничения точек доступа Cisco Aironet, работающих под управлением WI-FI контроллера по количеству подключений

  • 16 Мб оперативной памяти (это все WI-FI-точки серии 1100 и 1200), имеют ограничение на подключение до 128 клиентов;
  • 32 Мб оперативной памяти – не имеют ограничений на количество подключений.

Ограничение на радиоинтерфейс для любой точки доступа Cisco Aironet Cisco IOS – 200 соединений. Для точек доступа с двумя радиоинтерфейсами, оперативная память которых 32 Мб и выше, максимальное количество подключений рассчитывается как 200+200=400 – по 200 соединений на каждый радио интерфейс.

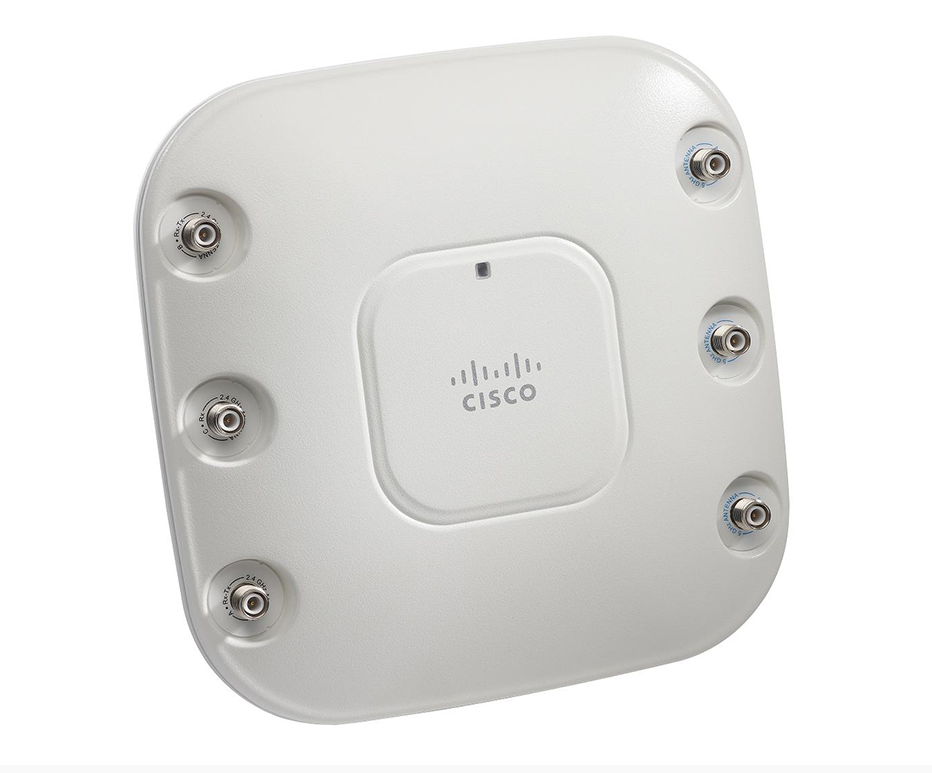

AIR-AP1261N-R-K9

Правило выбора количества WI-FI-точек доступа для абонентов

Обращаем Ваше внимание на то, что скорость одинакова для всех пользователей, установивших соединение с WI-FI-точкой доступа, а полоса пропускания равномерно делится между всеми пользователями. Т.е., если кто-либо из пользователей подключился на скорости 11 Мбит/с, а общее количество пользователей 10, то максимальная теоретическая полоса пропускания на каждого пользователя будет в районе 1.1 Мбит/с. В реальности скорость будет меньше за счет того, что часть пропускной способности уходит на служебную управляющую информацию, также снижение полосы пропускания является нестабильностью радио среды передачи данных – вследствие ошибок и потерь при передаче.

Ограничения автономных AP-точек доступа Cisco Aironet по количеству подключений

Практические ограничения для автономных WI-FI-точек доступа Cisco Aironet лежат в пределах 80 до 127 пользователей:

  • 16 Мб оперативной памяти ограничение на подключение – до 80 клиентов;
  • 32 Мб – порядка 128 подключений.

Если у автономной WI-FI-точки доступа Cisco Aironet включены 2 радиоинтерфейса – количество одновременных подключений уменьшается за счет дополнительного использования оперативной памяти. Также возможное количество пользователей уменьшается при увеличении количества WLAN-сетей за счет использования большего объема оперативной памяти.

Общее ограничение для автономных точек доступа – 16 WLAN-сетей на одну точку доступа.

Общие технические ограничения WI-FI-точек доступа Cisco на радиоинтерфейс для любой точки доступа Cisco Aironet Cisco IOS – 200 соединений. Для точек доступа с 2-я радиоинтерфейсами, оперативная память которых 32 Мб и выше, максимальное количество подключений рассчитывается как 200+200=400 – по 200 соединений на каждый радиоинтерфейс.

Питание WI-FI-точек доступа Cisco

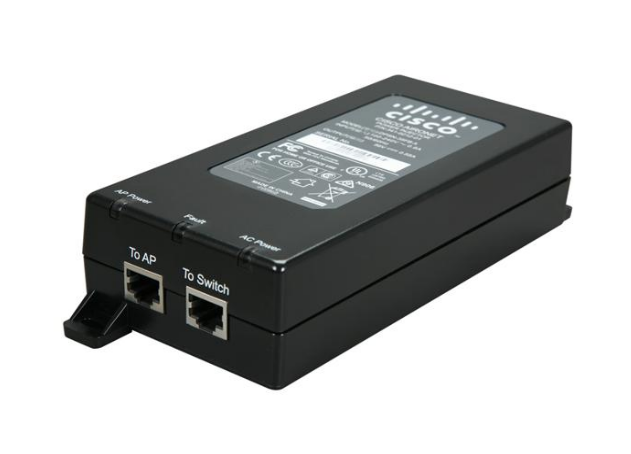

Cisco PoE

Для питания WI-FI-точек доступа Cisco производитель предлагает 2 типа оборудования: стационарные адаптеры блоки питания и PoE-инжекторы – для удаленного питания точки доступа по Ethernet кабелю на расстоянии до 100 м. В комплект поставки всех современных WI-FI-точек доступа Cisco блок питания не входит, поэтому необходимо заранее выбрать способ питания. Источник питания, который подходит для всех точек внутренних точек доступа Cisco со встроенными антеннами – AIR-PWR-B. Для питания более мощных точек серии 1250 используется блок питания AIR-PWR-SPLY1. Для питания WI-FI-точки доступа по PoE, если в точке доступа имеется только 1 радиомодуль, то можно использовать инжектор питания AIR-PWRINJ3. Для большинства WI-FI-точек, поддерживающих A/N-протоколы, используется новый мощный инжектор AIR-PWRINJ4.
