Коммутаторы для облачных ЦОД Cisco Nexus 9000

Коммутаторы для облачных
ЦОД Cisco Nexus 9000

.01

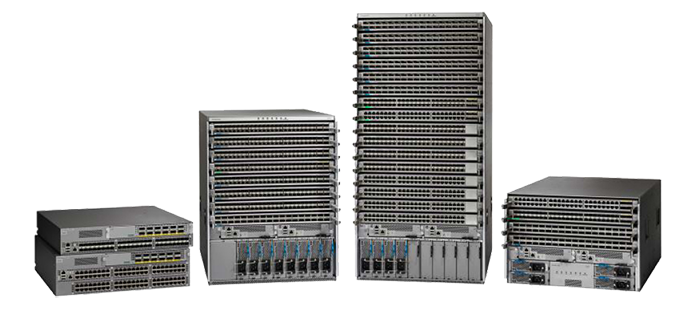

Новая линейка Cisco

Серьёзный бизнес требует серьёзных инструментов. На этот раз Cisco представила топовую линейку коммутаторов для датацентров и провайдеров услуг связи. По сути это модульные или фиксированные устройства с очень высокой производительностью и возможностями использования различных модулей и блоков. Рассмотрим новую линейку подробнее.

.02

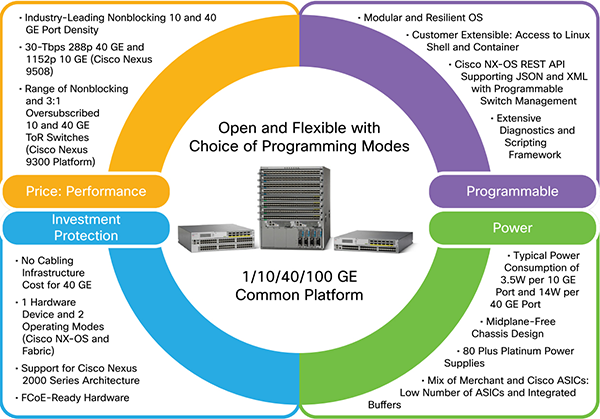

Серия Cisco Nexus 9000

Серия Cisco Nexus 9000 является основой новой концепции инфраструктуры, ориентированной на приложения (ACI – application centric infrastructure).

Все они обеспечивают:

>оптимальное соотношение цена/производительность;

>отменную масштабируемость;

>беспрецендентную производительность;

>низкое энергопотребление;

>полное виртуализированное расширение локальной сети (VXLAN – Virtual Extensible LAN);

>функции виртуализации сети при помощи универсальной трассировки вложений (NVGRE – Network Virtualization Using Generic Routing Encapsulation).

.03

Работа под управлением Cisco NX-OS

Данная серия работает под управлением Cisco NX-OS:
Cisco Nexus 7000 для ЦОД

Тут используется улучшенная версия данной ОС. Состоит из одного образа, который используется каждым коммутатором серии. Операционная система является модульной и поддерживает программное обновление (ISSU – in-service software upgrade), что обеспечивает возможность горячих и холодных исправлений, перезапуск процессов, а также онлайн-диагностику и написание сценариев. Администратор имеет доступ к командной оболочке Linux на коммутаторе, может устанавливать свои собственные сценарии и команды в безопасные контейнеры, и может использовать Cisco NX-OS RESTful API (JavaScript Object Notation [JSON] или XML) для управления коммутаторами удалённо.

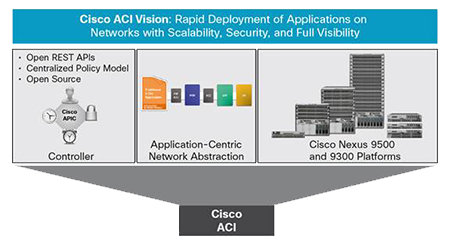

ACI предлагает целостную архитектуру для автоматизированного управления коммутаторами в облачных ЦОД.

.04

Решаемые проблемы

Бизнес-организации во всём мире сталкиваются с постоянным изменением и усложнением прикладных программ, что влечёт за собой изменения в IT-секторе и оборудовании, поддерживающем эти приложения. Приложения, развёрнутые на виртуализированных и обычных серверах и инфраструктура хранения данных требуют соответствующую сетевую архитектуру. Она должна обеспечивать постоянную связь, безопасность и прозрачность.


Cisco Nexus 9000 – созданы для быстрой и лёгкой модернизации существующих датацентров для перевода кабельной инфраструктуры на оптические каналы 40 Гбит/c на уровне агрегации или доступа. Позволят также использовать имеющиеся волоконно-оптические кабели 10 Гбит/c. Доступны как многомодовые (расстояния передачи данных порядка километра), так и одномодовые (расстояния связи порядка десятков километров) оптические модули.

" Приобрести новые модели коммутаторов для облачных ЦОД Cisco Nexus 9000 Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если заинтересовавший Вас коммутатор Cisco Nexus 9000 в данный момент не размещен на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность его приобретения под заказ.
"

.05

Cisco Nexus 9300

Cisco Nexus 9300 – представляют собой фиксированные шасси, спроектированные для среднего класса стоек и развёртывания в центрах обработки данных, которые поддерживают корпоративные приложения, услуги хостинг-провайдеров, и облачные вычислительные среды. Коммутаторы Layer 2 и 3 снабжены неблокируемыми медными и оптическими каналами 10 и 40 Гигабит в секунду (Гбит/c) с внутренней пропускной способностью до 2,88 терабит в секунду (Тбит/с).


Т.е. это коммутаторы с определённым набором характеристик, в зависимости от модели. Всего доступно 7 вариантов конфигураций:

Модель Конфигурация
Cisco Nexus 9332PQ 32 x 40-Gbps Enhanced Quad Small Form-Factor Pluggable QSFP+ ports
Cisco Nexus 9372PX 48 x 1/10-Gbps SFP+ and 6 x 40-Gbps fixed QSFP+ ports
Cisco Nexus 9372TX 48 x 1/10GBASE-T and 6 x 40-Gbps fixed QSFP+ ports
Cisco Nexus 9396PX 48 x 1/10-Gbps SFP+ and up to 12 x 40-Gbps QSFP+ ports
Cisco Nexus 9396TX 48 x 1/10GBASE-T and up to 12 x 40-Gbps QSFP+ ports
Cisco Nexus 93120TX 96 x 1/10GBASE-T and 6 x 40-Gbps fixed QSFP+ ports
Cisco Nexus 93128TX 96 x 1/10GBASE-T and up to 8 x 40-Gbps QSFP+ ports
.06

Детальный обзор конфигураций

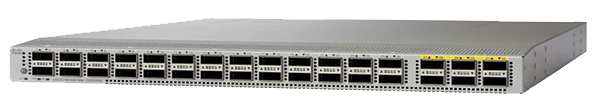

Cisco Nexus 9332PQ

Данная модель имеет высоту 1-rack-unit (1RU) и 32 фиксированных порта под оптические модули QSFP+ 40 Гбит/c. Имеет производительность 1500 Mpps (миллионов пакетов в секунду) через данные порты. Общая пропускная способность составляет 2.56 Тбит/с.

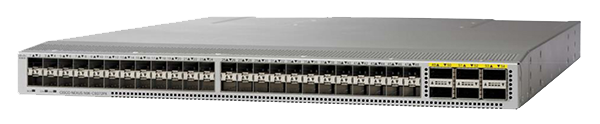

Cisco Nexus 9372PX

Этот коммутатор также занимает в стандартном шкафу одно место (1RU) и имеет 48 фиксированных оптических порта под модули SFP+ 10 Гбит/с., а также 6 фиксированных QSFP+ портов. Через них заявлена производительность 2000 Mpps и пропускная способность 1.44 Тбит/c.

.07

Модели Cisco Nexus 9372TX и Cisco Nexus 9396PX

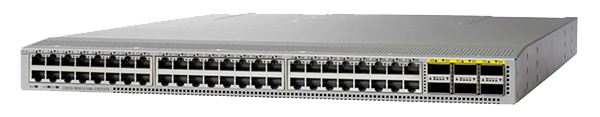

Cisco Nexus 9372TX

Устройство занимает в стойке одно место (1RU) и включает в себя 48 фиксированных медных порта 10 Гбит/c. и 6 фиксированных оптических портов QSFP+. Обладает производительностью 2000 Mpps и пропускной способностью 1.44 Тбит/c.

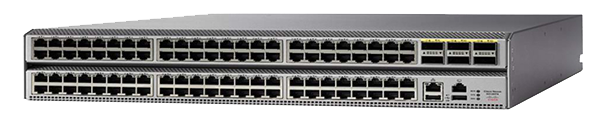

Cisco Nexus 9396PX

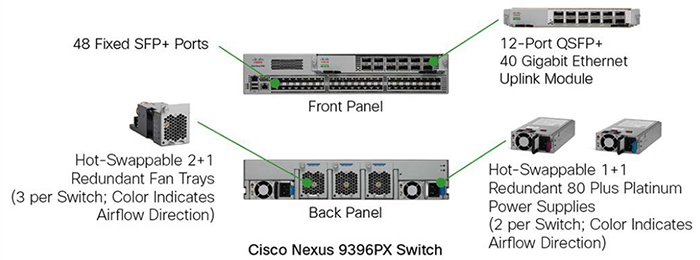

Данная модель занимает два места в стойке (2RU) и отличается от предыдущих поддержкой аплинк-модулей. Пропускная способность 1.92 Тбит/c и производительность 2700 Mpps. Имеет 48 фиксированных медных порта 10 Гбит/c., 12 оптических портов QSFP+. Модули агрегации: 6 портов QSFP+, 12 портов QSFP+ и 4 порта CFP2 100 Гбит/c.

.08

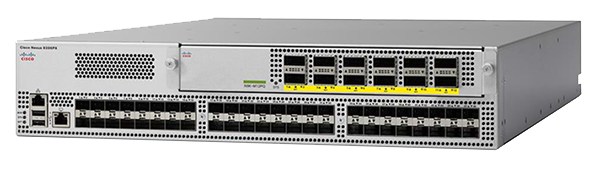

Устройства Cisco Nexus 9396TX и Cisco Nexus 93120TX

Cisco Nexus 9396TX

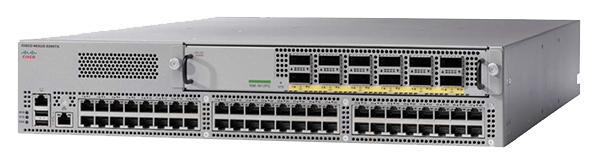

Модель также двухюнитовая (2RU), также поддерживает аплинк модули 3-х видов (см. выше). Но имеет 48 фиксированных медных порта 1/10 Гбит/с. Пропускная способность 1.92 Тбит/c. и производительность 2700 Mpps.

Cisco Nexus 93120TX

Двухюнитовое устройство (2RU), оборудованное 96 фиксированными медными портами 1/10 Гбит/c. и 6 фиксированными оптическими QSFP+. При этом пропускная способность модели 2.4 Тбит/с.

.09

Модель Cisco Nexus 93128TX

Cisco Nexus 93128TX

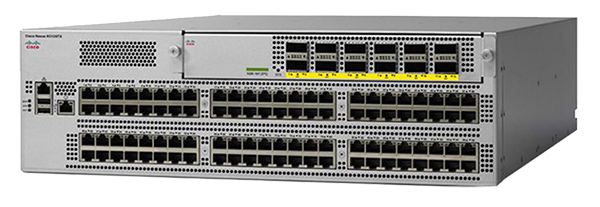

Трёхюнитовая модель. С пропускной способностью 2.56 Тбит/c. и производительностью более 1500 Mpps на всех 96 фиксированных медных портах 1/10 Гбит/c., 8 оптических QSFP+ портах аплинк-модуля. Доступны три варианта модулей: 6 портов QSFP+, 12 портов QSFP+ (8 из них – активные, особенность данной модели коммутатора) и 4 порта CFP2 100 Гбит/c.

Все коммутаторы 9300 построены на мощной аппаратной платформе, включающей в себя:

  • >двуядерный процессор 2,5 ГГц с Х86 архитектурой;
  • >высокопроизводительный SSD диск ёмкостью 64 ГБ;
  • >оперативную память объёмом 16 ГБ.
.10

Cisco Nexus 9300 питание и охлаждение

Коммутаторы адаптированы для ЦОД с любой степенью отказоустойчивости:
ЦОД VTKT.RU

Поддерживают как горячую замену без остановки системы, так и холодную, с полной остановкой оборудования. Могут быть установлены в стойках портами назад, на тыльную сторону, или же на лицевую. Первый вариант обеспечивает более простую и качественную разводку кабельной сети. Второй вариант хорош, когда требуется модернизация уже существующих коммутаторов, установленных портами на лицевую сторону стойки. Для обоих вариантов установки можно подобрать также и направление потока охлаждающего воздуха. Это позволяют сделать промаркированные модульные вентиляторы. Направления потока на них обозначено красной или синей стрелкой.

Доступны блоки питания как AC (переменного тока), так и DC (постоянного тока). Избыточность блоков питания 1+1 с горячей заменой, т.е. используется два блока питания на свитч. И вентиляторы охлаждения, так же с горячей заменой, с избыточностью 2+1, т.е. три модуля вентиляторов на свитч.

.11

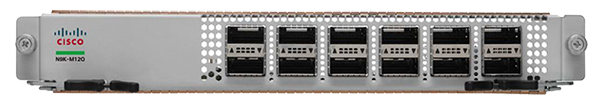

Cisco Nexus 9300 аплинк-модули

Как уже было отмечено, модели платформы 93128TX, 9396TX и 9396PX требуют для работы аплинк модули. Они добавляют гибкости для решения задач конфигурирования.

Аплинк-модули (модули агрегации) одинаковы для всей линейки коммутаторов 9300 и бывают трёх видов:

  • >N9K-M6PQ на 6 портов QSFP+;
  • >N9K-M12PQ на 12 портов QSFP+;

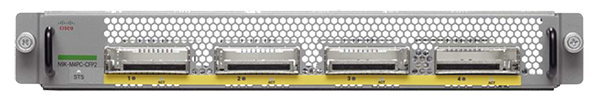

  • >N9K-M4PC-CFP2 на 4 порта CFP2 100Гбит/c.

Предназначены для подключения восходящими каналами связи к серверам или коммутаторам уровня агрегации. Первые два поддерживают оптические модули QFSP или через адаптер QSFP-to-SFP QSA модули SFP. Третий аплинк-модуль поддерживает оптические модули CFP2 или модули CPAK 100G через адаптеры.

.12

Сводная таблица характеристик
Cisco Nexus 9300

Feature

Nexus 9372 TX

Nexus 9396 TX

Nexus 93120 TX

Nexus 93128 TX

Nexus 9372 PX

Nexus 9396 PX

Nexus 9332 PQ

Nexus 9336 PQ

Usage

ACI leaf,
top of
rack, end
of row,
FEX
aggregation

ACI leaf,
top of
rack, end
of row,
FEX
aggregation

ACI leaf,
top of
rack, end
of row,
FEX
aggregation
n

ACI leaf,
top of
rack, end
of row,
FEX
aggregation

ACI leaf,
top of
rack, end
of row,
FEX
aggregation

ACI leaf,
top of
rack, FEX
aggregation

ACI leaf,
top of
rack, end
of row,
FEX
aggregation

AtheACI spine

Form factor

1 RU

2 RU

2 RU

3 RU

1 RU

2 RU

1 RU

2 RU

Throughput (Tbps)

1.44

1.92

2.4

2.56

1.44

1.92

2.56

2.88

100 M/1 GE/10 GE
copper
ports

48

48

96

96

NA

NA

NA

NA

1/10 GE fiber
ports

NA

NA

NA

NA

48

48

NA

NA

40 GE ports

6

6 or 12

6

6 or 8

6

6 or 12

32

36

100 GE ports

No

4

No

4

No

4

No

No

Latency (microseconds)

Less than 2

Less than 2

Less than 2o

Less than 2

Less than 2

Less than 2

Less than 2

Less than 2

Buffer (MB)

37

52

52

52

37

52

37

72

Power supply (watts); 2 per switch

650

650

1200

1200

650

650

650

1200

Typical power (watts)

375

427

582

210

232

228

400

Minimum software version

6.1(2)|3(1)

6.1(2)|3(1)

6.1(2)|2(2a)

6.1(2)|3(1)

6.1(2)|1(1)

6.1(2)|3(1)

ACI-N9KDK9-11.0

Orderable

September 2014

September 2014

April 2015

November 2013

September 2014

November 2013

September 2014

July 2014

SKU

N9 K-C9372TX

N9 K-C9396TX

N9 K-C93120TX

N9 K-C93128TX

N9 K-C9372PX

N9 K-C9396PX

N9 K-C9332PQ

N9 K-C9336PQ

.13

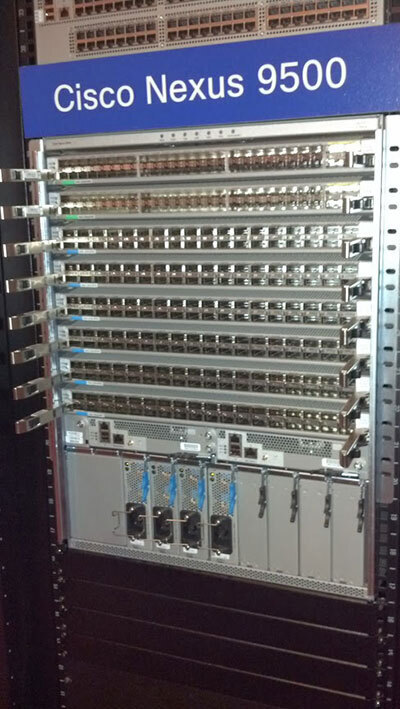

Серия Cisco Nexus 9500

Cisco Nexus 9500 – представляют собой модульные шасси, использующие одни и те же компоненты: линейные модули, блоки питания, модули супервизоров и системные контроллеры. Доступны три модели шасси:

  • >Cisco Nexus 9504 на 4 слота;
  • >Cisco Nexus 9508 – на 8 слотов;
  • >Cisco Nexus 9516 – на 16 слотов.

Это неблокируемые коммутаторы 2 и 3-го уровня с общей пропускной способностью до 60 Тбит/с. Поддерживают интерфейсы 1/10/40/100 Гбит через доступные для линейки линейные карты. Количество настраиваемых портов 10 Гбит – до 2304, 40 Гбит – до 576 и 100 Гбит – до 128, что обеспечивает отличные способности при работе как с уровнем агрегации, так и с уровнем доступа.

.14

Компоненты платформы

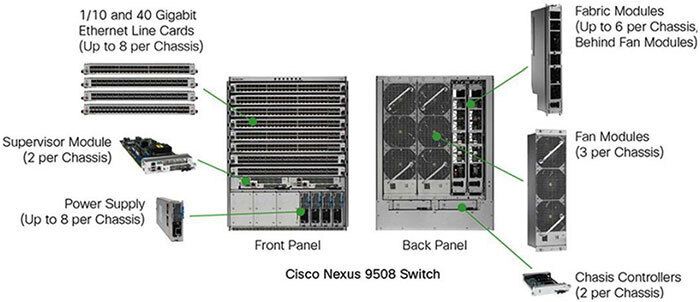

Cisco Nexus 9500 поддерживают до 16 линейных карт, 2 модуля супервизора, 2 шасси контроллера, 3 блока вентиляторов и 10 блоков питания.

Линейные карты оснащены различным количеством и типом портов:

Тип порта Количество портов
N9K-X9408PC-CFP2 Nexus 9500 linecard, 8p 100G CFP2 aggregation linecard
N9K-X9636PQ Nexus 9500 linecard, 36p 40G QSFP aggregation linecard
N9K-X9536PQ Nexus 9500 linecard, 36p 40G QSFP aggregation linecard
N9K-X9564TX Nexus 9500 linecard, 48p 1/10G-T plus 4p QSFP linecard
N9K-X9564PX Nexus 9500 linecard, 48p 1/10G SFP+ plus 4p QSFP linecard
N9K-X9432PQ Nexus 9500 linecard, 32p 40G QSFP aggregation linecard
N9K-X9464TX Nexus 9500 linecard, 48p 1/10G-T plus 4p QSFP linecard
N9K-X9464PX Nexus 9500 linecard, 48p 1/10G SFP+ plus 4p QSFP linecard
.15

Обзор компонентов Cisco Nexus 9500

Системные контроллеры.

Работая в паре, обеспечивают разгрузку модулей супервизора, берут на себя функции управления блоками питания, вентиляторами и интерфейсом между линейными картами и супервизорами.

Лотки вентиляторов.

Это три лотка с горячей заменой, поддерживают front-to-back охлаждение и демонтаж для доступа в шасси.

Модули супервизора.

Пара резервируемых модулей, которые управляют всеми остальными компонентами шасси. Имеют интерфейсные порты для управления. Представляют собой спецкомпьютеры, могут быть двух конфигураций и поддерживают резервирование только для такого же типа:

  • >Supervisor A: 4-Core, 1.8 GHz x86 CPU, 16 GB of RAM and 64 GB solid state drive (SSD);
  • >Supervisor B: 6-Core, 2.2 GHz x86 CPU, 24 GB of RAM and 256 GB solid state drive (SSD).

Блоки питания.

Платформа поддерживает до 10 блоков питания с горячей заменой, доступных для установки с фронтальной стороны шасси. Полностью собранное шасси может работать от двух 3000 Вт блоков питания. Поддерживаются режимы избыточности N+1 и N+N. Данные блоки питания сертифицированы как 80 Plus Platinum и обладают эффективностью в 90 %. Следует отметить, что 4 слота под блоки питания не используются с существующими линейными картами и рассчитаны на модернизацию шасси в дальнейшем.
Есть две модели блоков питания:

  • >N9K-PAC-3000 W-B Nexus 9500 3000 W Standard 200-240v AC PS, Port Side Intake;
  • >N9K-PUV-3000 W-B Nexus 9500 3000 W Universal AC/DC PS, Port Side Intake.

Последний является универсальным и может работать от переменного тока напряжением 180–305 В или постоянного тока напряжением 192–400 В.

.16

Таблица характеристик Cisco Nexus 9500

Feature

Cisco Nexus 9504 Switch

Cisco Nexus 9508 Switch

Cisco Nexus 9516 Switch

Form Factor

7 RU

13 RU

21 RU

Line card slots

4

8

16

Supervisor slots

2

2

2

Fabric module slots

6

6

6

ACI support

Yes*

Yes

Yes*

Bandwidth per slot (Tbps)

3.84

3.84

3.84

Bandwidth per system (Tbps)

15

30

60

Maximum number of 1/10G BASE-T ports

192

384

768

Maximum number of 10 GE ports

576

1152

2304

Maximum number of 40 GE ports

144

288

576

Maximum number of 100 GE ports

32

64

128

Airflow

Front to back

Front to back

Front to back

Power supplies (3-kW AC)

Up to 4

Up to 8

Up to 10

Fan trays

3

3

3

*Future

.17

Сценарии применения

Обе линейки коммутаторов Nexus 9000 являются коммутационной платформой для центров обработки данных. Предназначены для проектирования стоек с высокой плотностью портов.

Разделяют несколько сценариев применения Nexus 9300 и 9500, которые приведены ниже.

.18

Сценарий применения Top-of-Rack (ToR )

Top-of-Rack (ToR ).

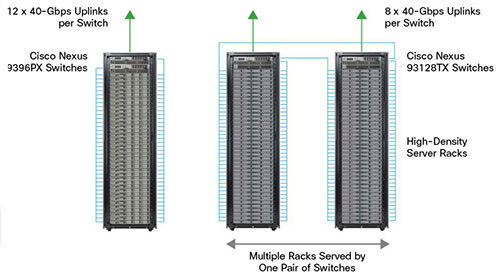

Коммутатор агрегации трафика на уровне стойки. Коммутаторы 9300 устанавливаются в общую стойку с серверами. 48 фиксированных портов Cisco Nexus 9396PX и 9396TX хватает для коммутации всех серверов. А пара таких коммутаторов способна обеспечить избыточность подключения к каждому серверу. В конфигурации, показанной на Рис. 15, емкость аплинк-линии 480 Гбит/c. от каждого коммутатора является достаточной для обеспечения полной пропускной способности 10 Гбит/c. на каждый сервер, без превышения лимита. Так же платформа поддерживает коммутацию нескольких стоек с серверами в конфигурации нескольких коммутаторов с избыточностью в режиме More-Racks-Servers (MoR).

.19

Обзор сценария
End-of-Row (EoR)

End-of-Row (EoR).

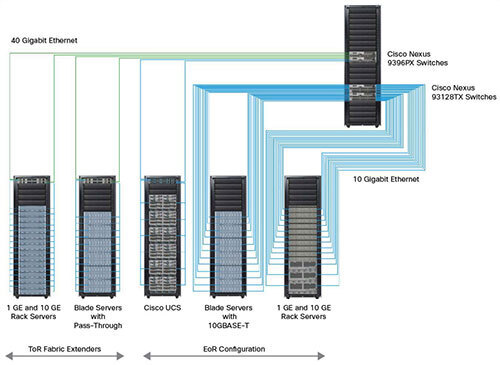

Коммутатор агрегации трафика на уровне ряда/группы стоек. В дополнение к ToR и MoR сценариям, коммутаторы 9300 и 9500 могут быть сконфигурированы в EoR. Это значит, что они могут подключаться практически к любому блейду группы стоек или стойке, через 1 Гбит/10 Гбит порты. Среди которых: сервера сторонних вендоров, одиночные сервера Cisco UCS, шасси с серверами и коммутаторами сторонних вендоров, шасси Cisco UCS. Например, Cisco Nexus 9396PX и 9372PX могут коммутировать 10 Гбит/40 Гбит стойки с серверами Dell и коммутаторами HP со стойками Cisco UCS. А коммутаторы Cisco Nexus 9396TX и 93128TX могут организовать отличную шину из большого количества 10 Гбит портов для блейд серверов.

.20

Collapsed Access and Aggregation Layers

Collapsed Access and Aggregation Layers.

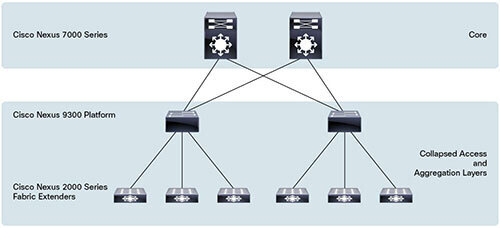

Сложный доступ и уровень агрегации. При таком сценарии линейка 9300 поддерживает соединение с платформой Cisco Nexus 2000, образуя физически распределённый уровень с централизованным управлением.

.21

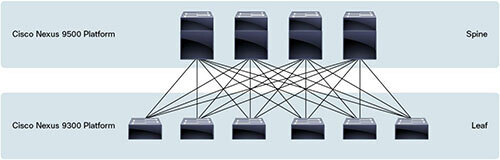

Leaf-and-Spine
Architecture (LaS)

Leaf-and-Spine Architecture (LaS).

Архитектура листвы и ствола для 9300 и 9500. Применяется для обеспечения многоуровневой коммутации в облачных сервисах, где традиционная архитектура Ядро-Агрегация-Доступ, с вертикальным трафиком, справляется плохо.

Недостатки:

  • >задержки при больших горизонтальных трафиках плохо предсказуемы;
  • >при отказах на уровне агрегации возникают проблемы с производительностью;
  • >высокая сложность масштабирования.

Всех этих недостатков лишена архитектура LaS. Ядро тут распределённое, вместо одного-двух сверхмощных и дорогих коммутаторов используется ствол из коммутаторов линейки 9500 с высокой плотностью портов. Таким образом, снижается зависимость от каждого коммутатора с ростом их количества.

Преимущества:

  • >трафик между листвой является горизонтальным, задержка прохождения через дерево поддаётся оценке;
  • >производительность практически не страдает при отказах;
  • >оборудование однородно, легче исправлять неисправности;
  • >простота масштабирования.
.22

Оборудование Cisco на сайте VTKT.RU

Таким образом, были рассмотрены коммутаторы для ЦОД Nexus 9000, приведены их характеристики и типовые сценарии использования. Более подробные консультации по вопросам сотрудничества и заказа любого оборудования Cisco возможны через наш сайт VTKT.RU
