Системы резервного питания Cisco RPS 2300

Системы резервного питания
Cisco RPS 2300

.01

Устройства Cisco RPS 2300

Системы резервного питания Cisco RPS 2300 предназначены для повышения отказоустойчивости при сбоях в основных блоках питания. Они способны выступать в качестве запасного блока питания для одного или двух коммутаторов/маршрутизаторов.

Эти устройства снабжены двумя отсеками для блоков питания (мощностью 1150 Вт или 750 Вт переменного тока) и были разработаны для совместного использования с маршрутизаторами Cisco ISR, а также коммутаторами Cisco Catalyst 2960-X, 2960-Plus, 2960-S, 2960, 3750-E, 3560-E и Meraki.

.02

Принцип действия

К одному шасси RPS 2300 можно подключить до 6 устройств, установив в соответствующие слоты один или два блока питания.

Рассмотрим случай, когда в системе резервного питания используются все шесть портов (например, коммутаторами). Эти устройства получают энергию от собственных блоков питания. Тем не менее, в случае поломки данного компонента на одном из коммутаторов, питание будет проводиться от RPS 2300. Если произойдет сбой в энергоснабжении двух или более коммутаторов, RPS 2300 сможет обеспечить необходимую мощность только для одного или двух устройств, в зависимости от количества интегрированных модулей с блоками питания. Эта процедура осуществится согласно приоритетности портов – по умолчанию или специально настроенной.

.03

Широкие возможности

Cisco RPS 2300 предоставляют следующие возможности:

>удаленную настройку всей RPS 2300 или любого из ее шести отдельных портов (установку в активный режим или в режим ожидания);

>установку приоритетности для каждого порта RPS;

>отчетность о состоянии RPS (сообщение о количестве размещенных источников питания или о наличии возможности резервного копирования);

>отчетность о состояниях коммутаторов/маршрутизаторов (например, список из требований к мощности каждого из них);

>отчетность о состояниях отказа и исключениях.

Все эти возможности доступны посредством интерфейса командной строки (CLI) на коммутаторе или через графический интерфейс пользователя (GUI) таких инструментов, как Cisco Network Assistant и CiscoWorks CiscoView.

Обеспечение отказоустойчивости осуществляется по принципу "первым подключился - первым обслужен". Тем не менее, первичные настройки можно переопределить благодаря программируемой приоритетности портов.

При обнаружении отказа от основного источника питания на одном из портов, Cisco RPS 2300 отправляют информацию о состоянии, которое контролируется через помощника Cisco Network.

.04

Применение

В случае внутренней неисправности в блоке питания коммутатора или маршрутизатора, данные системы питания помогают обеспечить непрерывность голосовых услуг и передачи данных.

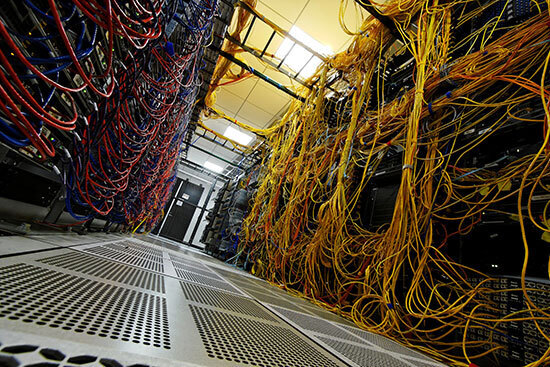

При проектировании или модернизации распределительного шкафа, серьезное внимание должно быть уделено потребляемой мощности, в частности, для развертывания PoE. При этом могут возникнуть следующие неисправности в питании:

>внутренние поломки блоков питания в сетевых устройствах;
>отказ при обрыве цепи питания переменного тока;
>сбой в электросети.

Cisco RPS 2300 нейтрализуют негативное влияние на производительность сети в первых 2-х случаях. Последний требует наличие источника бесперебойного питания.

" Приобрести системы резервного питания Cisco RPS 2300 Вы можете на VTKT.ru. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.

В случае, если устройство Cisco RPS 2300 в данный момент не размещено на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность его приобретения под заказ."

.05

Повышение производительности сети

>Восстановление при отказе основных блоков питания менее чем за 60 мкс.

>Коммутаторы Cisco Catalyst 2960-X, 2960-S, 3750-E, или 3560-E при восстановлении функционирования способны переключаться к собственным блокам питания без перезагрузки (все остальные устройства в такой ситуации могут перезагрузиться).

>Данные системы поддерживают только Ethernet-коммутаторы для передачи данных, а также коммутаторы с портами PoE.

.06

Простота в использовании

Форм-фактор 1 RU обеспечивает максимально эффективное использование пространства распределительного шкафа.

Система предусматривает «горячее» подключение внешних устройств и модульных блоков питания.

Светодиоды на передней панели и блоках питания отображают состояние системы и питания для подключенных устройств.

Инновационная архитектура проведения электроэнергии обеспечивает одновременное подключение до шести устройств и может синхронно осуществлять резервное копирование до двух устройств.

.07

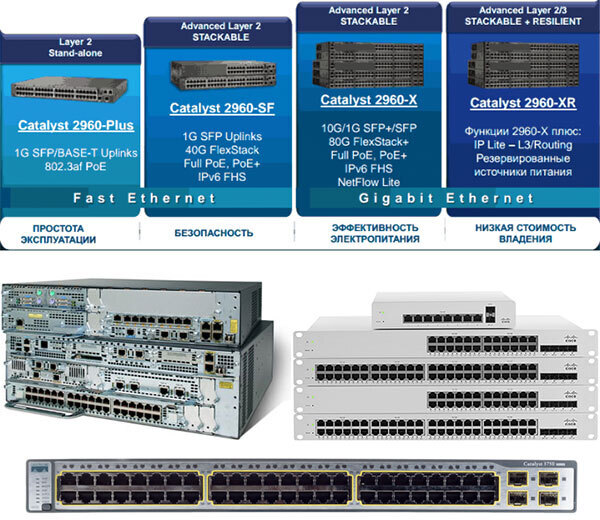

Поддерживаемые продукты

Данные системы резервного питания поддерживают следующие модели сетевого оборудования:

Коммутаторы Cisco серий

>Catalyst 2960-X;
>Catalyst 2960-Plus;
>Catalyst 2960-S;
>Catalyst 3750-E;
>Catalyst 3560-E;
>Catalyst 3750v2;
>Catalyst 3750;
>Catalyst 3560v2;
>Catalyst 3560;
>Catalyst 3550;
>Catalyst 2960;
>Catalyst 2950;

Catalyst Express 500 (только для моделей с портами PoE);

Meraki MS220 (только для моделей с 24 или 48 портами).

Маршрутизаторы Cisco серий

>ISR 3825;
>ISR 2851;
>ISR 2821;
>ISR 2811.

Кроме того данные системы резервного питания совместимы с моделями коммутаторов и маршрутизаторов, ранее поддерживаемых системой Cisco Redundant Power 675.

.08

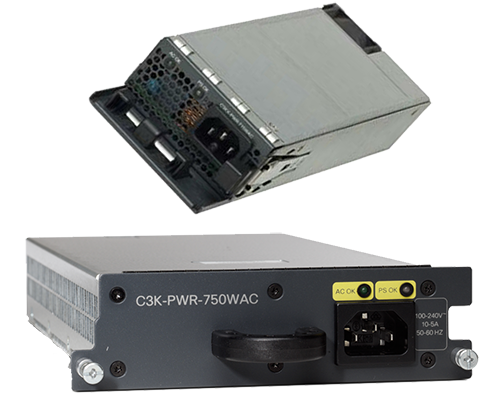

Модульные источники питания

Как уже было указано ранее, системы резервного питания Cisco RPS 2300 могут работать с одним или двумя интегрированными блоками питания. В случае установки двух таких блоков, следует помнить, что они должны обладать одной и той же мощностью.

Cisco RPS 2300 совместимы с такими моделями блоков питания (которые также поддерживаются коммутаторами Cisco Catalyst 3750-E и 3560-E):

>C3K-PWR-1150WAC;
>C3K-PWR-750WAC.

.09

Cisco RPS 2300 на ВТК СВЯЗЬ

Приобрести системы резервного питания Cisco RPS 2300 Вы можете на ВТК СВЯЗЬ. Чтобы получить дополнительные сведения об этих устройствах, Вы можете обратиться к нашим техническим специалистам и менеджерам. Кроме того, команда ВТК СВЯЗЬ предлагает услуги транспортировки, установки и настройки оборудования. В результате Вы получите корректно настроенное и полностью готовое к работе устройство.
