Маркировка камер AXIS

Введение

В данной статье будет разобрана система обозначений, принятая компанией AXIS для своих изделий. Зная структуру маркировки продукта и значения символов по позициям, можно сразу же узнать:

• >принадлежность к продуктовой линейке
• >тип продукта
• >номер серии
• >текущий номер
• >разрешение матрицы и число каналов
• >дополнительные опции
• >номер версии

Это весьма полезные данные, они потребуются для решения как прямой задачи – понимания, что за модель у нас перед глазами, так и обратной, - когда нужно подобрать камеру по заданным характеристикам.

Состав маркировки

Итак, маркировка выглядит следующим образом: AXIS Q1615-E Mk II

Разберём, из чего она состоит:

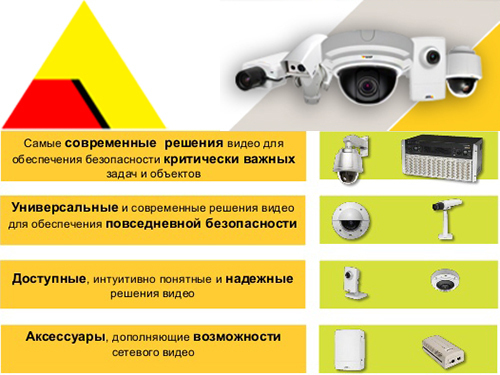

Продуктовая линейка

AXIS – название вендора.

Продуктовая линейка определяется следующей литерой: Q, P, M, F или T

• >Q – передовые решения видео для обеспечения безопасности критически важных задач
• >P - универсальные и современные решения видео для обеспечения безопасности
• >M - доступные, интуитивно понятные и надежные решения видео
• >F - гибкая, модульная система для широкого спектра дискретных продуктов видеонаблюдения
• >T - аксессуары, дополняющие возможности сетевого видео

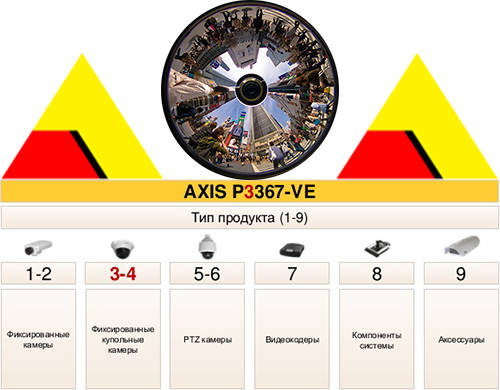

Тип продукта

Тип продукта – цифра за литерой, может быть от 1 до 9

• >1, 2 - обозначаются фиксированные камеры для установки на кронштейн
• >2, 3 – маркируются фиксированные купольные камеры, устанавливаются на плоскости
• >5, 6 – поворотные PTZ камеры
• >7 – линейка видеокодеров с различным количеством каналов для преобразования аналогового сигнала в IP
• >8 – компоненты систем видеонаблюдения, микрофоны, адаптеры питания, удлинители PoE и пр
• >9 – аксессуары продуктов IP видеонаблюдения, кронштейны, крепежи, кожухи, прожекторы, системы управления и пр

Серия и текущий номер

Номер серии – вторая цифра, от 1 до 9

Данная позиция определяет принадлежность к серии продуктов. Вместе с предыдущими символами образует полное обозначение продуктовой линейки, например AXIS Q16.

Текущий номер – цифра, от 1 до 9

Данная позиция определяет различие в характеристиках и настройках камер внутри одной линейке.

Разрешение и каналы

Разрешение\количество каналов – последняя цифра, от 1 до 9

• >1 – разрешение VGA, 640x480
• >2 – разрешение 4CIF, 704x480
• >3 – разрешение SVGA, 800x600
• >4 – разрешение HDTV 720 1.3 MP, 1280x720
• >5 – разрешение HDTV 1080 2 MP, 1920x1080
• >6 – разрешение от 3 MP до 5 MP, 2048x1536
• >7 – разрешение от 5 MP до 8 MP, 2560x1920
• >8 – разрешение 4K Ultra HD, 3840x2160
• >9 – разрешение более 8 MP, > 3840x2160

Номер версии – последние литеры, Mk II

Если версия продукта имела обновления, это отражает добавка Mk II.

Дополнительные опции

Дополнительные опции – литера после дефиса, -C, -E, -L, -P, -R, -V, -W или -S

• >-С – к камере прилагается кожух с охлаждением для установки в места с повышенной температурой
• >-E – означает использование герметичного кожуха для наружной установки камеры
• >-L – камера имеет встроенную подсветку ИК и переключение режимов день\ночь
• >-P – камера комплектуется панорамной оптической системой с углом захвата 180грд
• >-R – увеличенная прочность конструкции
• >-V – антивандальное исполнение, повышенная прочность конструкции и крепежа
• >-W – беспроводное подключение по протоколу 802.11 WIFI для мест с затруднённой прокладкой кабеля
• >-S – корпус из нержавеющей стали, повышенная прочность и коррозионная стойкость

Внутреннее обозначение

Так же у всех продуктов компании AXIS имеется внутреннее цифровое обозначение. Т.н. партномер, удобный для использования в документации, но тяжелый для запоминания. Его можно узнать на странице продукта по нажатию кнопки “Part numbers” на официальном сайте компании.

Например, модели AXIS M2025-LE соответствует партномер 0911-001.
