Программируемые репитеры PICOCELL – как гарант бесперебойной мобильной связи и высокой скорости загрузки данных по всей зоне покрытия

.01

Введение

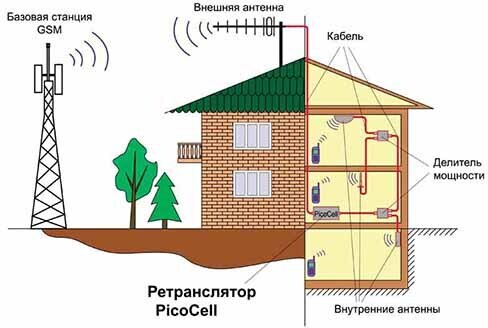

Репитеры мобильной связи – это особые узкоспециализированные устройства, предназначенные для усиления сотового сигнала, а также повышения качества связи в целом. Эти устройства, зачастую, применяются в мегаполисах, или тех местах, где в силу архитектурных особенностей зданий или иных преград, уровень сотового сигнала от базовой станции находится на низком уровне. Компания PICOCELL – проектировщик и производитель оборудования для усиления связи, предлагает клиентам репитеры с возможностью программирования собственного производства, которые имеют возможность настройки и тонкой регулировки поддиапазонов

PICOCELL программируемые репитеры

>4 поддиапазона частотой от 0,2 до 10 Мгц с возможностью настройки и регулировки
>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем
>Опциональная резервная батарея для обеспечения работы устройства при отключении основного питания

.02

DS20T-EGSM

DS20T-EGSM – это однодиапазонный селективный репитер, с возможностью автоматической и ручной регулировки коэффициента усиления сотового сигнала на частоте 900 Мгц в зоне покрытия. Кроме того, устройство имеет возможность независимой регулировки параметров усиления Uplink и Downlink, а также возможность включить или выключить любой из 4 поддиапазонов

Особенности устройства

>Бесперебойная мобильная связь и стабильно высокая скорость загрузки мобильного Интернета
>Устройство предназначено для установки внутри зданий
>Репитер имеет систему защиту от перекрытия радиочастот других сотовых операторов
>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные

>Поддержка перераспределения пропускной способности
>Устройство предназначено для установки внутри зданий
>Репитер имеет систему защиту от перекрытия радиочастот других сотовых
>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 20 Мгц с возможностью настройки и регулировки

.03

DS20T-DCS

DS20T-DCS – это селективный репитер, с возможностью автоматической и ручной регулировки коэффициента усиления сотового сигнала на частоте 1800 Мгц в зоне покрытия. Устройство, также, имеет возможность независимой регулировки параметров усиления Uplink и Downlink, а также возможность включить или выключить любой из 3 поддиапазонов

Особенности устройства

>Бесперебойная мобильная связь и стабильно высокая скорость загрузки мобильного Интернета
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Селективная настройка каналов
>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем

>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем
>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>6 поддиапазона частотой от 0,2 до 10 Мгц с возможностью настройки и регулировки

.04

DS20T-6D

DS20T-6D – это цифровой репитер с мощностью в 100 милливатт и коэффициентом усиления 70 дБ, который предназначен для усиления сотового сигнала и обеспечения качественной мобильной связи на территории в 1500 – 2000 квадртаных метров

Особенности устройства

>Бесперебойная мобильная связь и стабильно высокая скорость загрузки мобильного Интернета
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Селективная настройка каналов

"Приобрести программируемые репитеры Picocell вы можете в интернет-магазине VTKT.RU."

>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем
>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>6 поддиапазона частотой от 0,2 до 10 Мгц с возможностью настройки и регулировки

.05

DS20T-WCDMA

DS20T-WCDMA – это цифровой селективный репитер, предназначенный для усиления сотового 3G сигнала. Устройство поддерживает возможность автоматической и ручной регулировки коэффициента усиления сотового сигнала, а также независимую регулировку параметров усиления Uplink и Downlink

Особенности устройства

>Бесперебойная мобильная связь и стабильно высокая скорость загрузки мобильного Интернета
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Селективная настройка каналов

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 10 Мгц для диапазона DCS1800 и 4 поддиапазона частотой от 0,2 до 15 Мгц для диапазона UMTS2000

.06

DS20T-DW

DS20T-DW – это цифровой двухдиапазонный семиполосный усилитель сотовой связи, который работает в стандартах связи DCS1800 и UMTS2000. Устройство имеет возможность выбора канала, что позволяет достичь более точного усиления, чем обеспечить высокое качество голосовой связи и интернет трафика

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Селективная настройка каналов
>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 10 Мгц для диапазона EGSM900и 4 поддиапазона частотой от 0,2 до 10 Мгц для диапазона UMTS2000

.07

DS20T-EW

DS20T-EW – это цифровой двухдиапазонный семиполосный усилитель сотовой связи, который работает в стандартах связи EGSM900 и UMTS2000. Устройство имеет возможность выбора канала, что позволяет достичь более точного усиления, чем обеспечить высокое качество голосовой связи и интернет трафика

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем

>Наличие системы дистанционного мониторинга и управления OMT / OMC позволяет производить настройку и следить за работой устройства через ПК или беспроводной модем
>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные

.08

DS20T-EDW

DS20T-EDW – это цифровой трёхдиапазонный 11-полосный усилитель сотовой связи, который работает в стандартах связи EGSM900 и UMTS2000. Устройство имеет возможность выбора канала, что позволяет достичь более точного усиления, чем обеспечить высокое качество голосовой связи и интернет трафика

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>4 поддиапазона частотой от 0,2 до 10 Мгц для диапазона EGSM900 и 4 поддиапазона частотой от 0,2 до 10 Мгц для диапазона

.09

DS27T-EGSM

DS27T-EGSM – это мощный 500 мВт цифровой репитер с усилением 80 дБ, предназначенный для усиления сигнала сотовой связи на площади 3000 до 4000 квадратных метров

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Поддержка опциональной функции удалённого мониторинга

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 20 Мгц для диапазона GSM1800

.10

DS27T-DCS

DS27T-DCS – это мощный 500 мВт цифровой репитер с усилением 80 дБ, предназначенный для усиления сигнала сотовой связи на площади 3000 до 4000 квадратных метров

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Поддержка опциональной функции удалённого мониторинга

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 20 Мгц для диапазона UMTS2100

.11

DS27T-WCDMA

DS27T-WCDMA – это мощный 500 мВт цифровой репитер с усилением 80 дБ, работающий в диапазоне UMTS2100 и предназначенный для усиления сигнала сотовой связи на площади 3000 до 4000 квадратных метров

Особенности устройства

>Наличие автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Поддержка опциональной функции удалённого мониторинга

>Встроенная система фильтрации диапазонов позволяет усиливать конкретные диапазоны и игнорировать остальные
>3 поддиапазона частотой от 0,2 до 20 Мгц для диапазона UMTS2100

.12

DS27T-DW

DS27T-DW – это мощный двухполосный 500 мВт цифровой репитер с усилением 75 дБ, работающий в диапазонах GSM1800 и UMTS2100, который предназначен для усиления сигнала сотовой связи на площади 3000 до 4000 квадратных метров

Особенности устройства

>Наличие ручной и автоматической регулировки усиления
>Возможность использования одного репитера несколькими операторами, не создавая помех друг другу
>Поддержка опциональной функции удалённого мониторинга

Технические характеристики

.13

Программируемые репитеры Picocell. Таблица 1

В таблице ниже представлены технические характеристики программируемых репитеров

	DS20T-EGSM		DS20T-DCS		DS20T-6D		DS20T-WCDMA		DS20T-DW		DS20T-ED
	Поддерживаемые диапазоны	GSM&UMTS900		GSM&UMTS1800		GSM&UMTS1800		UMTS2100		DCS1800/UMTS2000		EGSM900/ DCS1800
	Режим	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink
Рабочий диапазон частот, МГц	880-915	925-960	1710-1785	1805-1880	1710-1785	1805-1880	1920-1080	2110-2170	DCS1800: 1710-1785 UMTS2000: 1920-1080	DCS1800: 1805-1880 UMTS2000: 2110-2170	EGSM900: 880-915 DCS1800: 1710-1785	EGSM900: 925-960 DCS1800: 1805-1880
Коэф. усиления, dBm	65±3	70±3	65±3	70±3	65±3	70±3	70±2		65±3	70±3	65±3	70±3
Выходн. мощность, dBm	20±2	20±2	20±2	20±2	20±2	20±2	20±2		20±2	20±2	20±2	20±2
Ширина диапазона	4 настраиваемых поддиапазона (0,2-10 Мгц)		3 настраиваемых поддиапазона (0,2-20 Мгц)		6 настраиваемых поддиапазонов (0,2-10 Мгц)		4 настраиваемых поддиапазона (0,2-15 Мгц)		DCS1800: 3 настраиваемых поддиапазона (0,2-20 Мгц) UMTS2000: 4 настраиваемых поддиапазона (0,2-15 Мгц)		EGSM900: 4 настраиваемых поддиапазона (0,2-10 Мгц) DCS1800: 3 настраиваемых поддиапазона (0,2-20 Мгц)
Ручная регулировка усиления, dB (Понижение ступенями)	≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)
Ручная регулировка усиления, dB	≥51		≥51		≥51		≥51		≥51		≥51
Коэф. шума, dB	Стандарт ≥6		Стандарт ≥6		Стандарт ≥6		Стандарт ≥6		Стандарт ≥6		Стандарт ≥6
Разъём антенны	N-Female		N-Female		N-Female		N-Female		N-Female		N-Female
Мониторинг	RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS
Защита корпуса	IP40		IP40		IP40		IP40		IP40		IP40

.14

Программируемые репитеры Picocell. Таблица 2

В таблице ниже представлены технические характеристики программируемых репитеров

	DS20T-EW		DS20T-EDW		DS27T-EGSM		DS27T-DCS		DS27T-WCDMA		DS27T-DW
	Поддерживаемые диапазоны	EGSM 900/ UMTS 2000		EGSM 900/ GSM 1800/ UMTS 2000		GSM & UMTS 900/ GSM & UMTS900		GSM 1800		UMTS 2100		GSM 1800/ LTE 1800/ UMTS 2100
	Режим	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink	Uplink	Downlink
Рабочий диапазон частот, МГц	EGSM 900: 880-915 UMTS 2000: 1920-1980	EGSM 900: 935-915 UMTS 2000: 1920-1980	EGSM 900: 880-915 GSM 1800: 1710-1785 UMTS 2000: 1920-1980	EGSM 900: 880-915 GSM 1800: 1805-1880 UMTS 2000: 2110-2170	GSM & UMTS 900: 880-915 GSM & UMTS 900: 1920-1980	GSM & UMTS 900: 925-960 GSM & UMTS 900: 1920-1980	1710-1785	1805-1880	1920-1980	2110-2170	GSM 1800: 1710-1785 LTE 1800: 1710-1785 UMTS 2100: 1920-1980	GSM 1800: 1805-1880 LTE 1800: 1805-1880 UMTS 2100: 2110-2170
Коэф. усиления, dBm	70±2		65±3	70±3	75±3	80±3	75±3	80±3	75±3	80±3	75±3
Выходн. мощность, dBm	20±2		20±2	20±2	23±2	27±2	23±2	27±2	23±2	27±2	20	27
Ширина диапазона	EGSM900: 4 настраиваемых поддиапазона (0,2-10 Мгц) UMTS2000: 4 настраиваемых поддиапазона (0,2-15 Мгц)		EGSM900: 4 настраиваемых поддиапазона (0,2-10 Мгц) GSM1800: 3 настраиваемых поддиапазона (0,2-20 Мгц) UMTS2000: 4 настраиваемых поддиапазона (0,2-15 Мгц)		4 настраиваемых поддиапазона (0,2-10 Мгц)		3 настраиваемых поддиапазона (0,2-20 Мгц)		3 настраиваемых поддиапазона (0,2-10 Мгц)		GSM1800: 3 настраиваемых поддиапазона (0,2-20 Мгц) UMTS2100: 3 настраиваемых поддиапазона (0,2-5 Мгц)
Ручная регулировка усиления, dB (Понижение ступенями)	≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)		≥31 (1 dB за шаг)
Ручная регулировка усиления, dB	≥51		≥51		≥51		≥51		≥51		≥51
Коэф. шума, dB	Стандарт ≥6		Стандарт ≥8 Макс. ≥9		Стандарт ≥6		Стандарт ≥6		Стандарт ≥6		≥8
Разъём антенны	N-Female		N-Female		N-Female		N-Female		N-Female		N-Female
Мониторинг	RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS		RJ-45 SMS GPRS
Защита корпуса	IP40		IP40		IP40		IP40		IP40		IP40
