Проектирование Систем Пожарной Сигнализации

Проектирование
Систем Пожарной Сигнализации

.01

Соблюдение норм

При проектировании пожарной сигнализации специалисты учитывают множество составляющих для определения вида будущей ПС в здании. Прежде всего, это соблюдение норм ГОСТов, НПБ, СП и ФЗ-123.

.02

Соответствие ГОСТам

Проектирование систем автоматической пожарной сигнализации регламентируется нормами ГОСТов: от норм общего строительства до цветов кнопок и индикации. Основным регламентирующим документом при проектировании ПС сегодня является СП5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические».

Согласно положениям документа, проектирование систем пожарной сигнализации и их монтаж следует проводить так, чтобы исключить необходимость в последующей модификации системы на время всего срока гарантийной службы. Обеспечить защищенность от случайных или намеренных повреждений, легкость в ремонте и обслуживании.

.03

Процесс проектирования

Проектировать необходимо минимум по два датчика в каждой комнате. Исключение – лестничные марши и санузлы. Особенные положения правил ГОСТа существуют для извещателей и приемных контрольных устройств. Линии проводов должны соответствовать требованиям СНиП. При проектировании линий должна предполагаться возможность контроля целостности проводки по всему шлейфу. Провода к датчикам не должны пересекать линии с высоким напряжением. Охранно-пожарная сигнализация устанавливается исключительно по завершении отделочных работ в здании.

Виды Систем Пожарной Сигнализации

.04

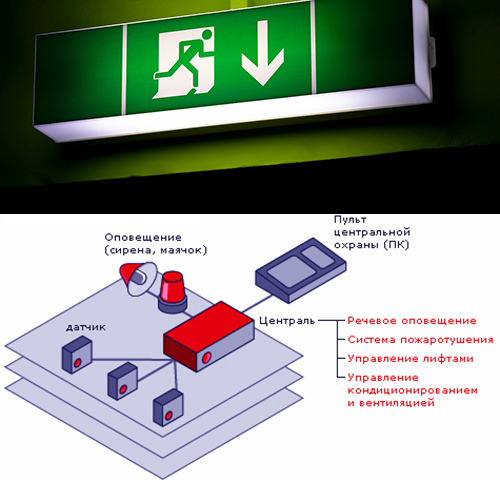

Классификация

Пожарные сигнализации классифицируют по типам и способу взаимодействия с устройствами. Есть 3 основных вида:

>Пороговые
>Адресно-опросные
>Адресно-аналоговые

"Заказать услугу по проектированию Систем Пожарной Сигнализации
Вы можете по адресу VTKT.ru."

.05

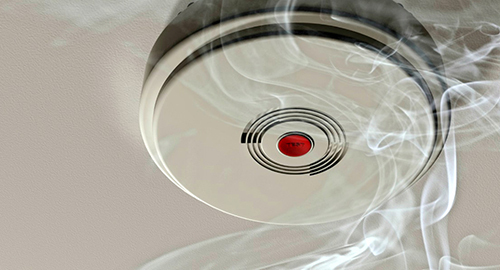

Пороговая сигнализация

Пороговая сигнализация – самый дешевый проект пожарной сигнализации. Система состоит из контактных датчиков, которые срабатывают по измеряемым параметрам порога, настроенным на заводе-изготовителе. В их основе биметаллическая пластина, замыкающая контакты при достижении определенной температуры. Контроллер датчика определяет 4 состояния линии:

>ожидание
>срабатывание
>обрыв
>замыкание

Топология монтажа системы обычно радиальная. Поскольку адресация здесь не предусмотрена, то проводку проектировать необходимо к каждому датчику отдельно. Если на одной линии расположить несколько извещателей, то определить, какой именно сработал, будет уже невозможно. К недостаткам относится также невозможность регулирования порога чувствительности, а встроенный контроллер не определяет исправность устройства.

.06

Адресно-опросная ПС

Адресно-опросная ПС - имеет уникальный адрес, по которому контроллер в управляющем центре определяет ее месторасположение, работоспособность, а также возможный разрыв линии.

Схема проста в проектировании и довольно надежна. Все же остается одна проблема: как и в пороговых схемах, датчик срабатывает с запозданием после возгорания.

.07

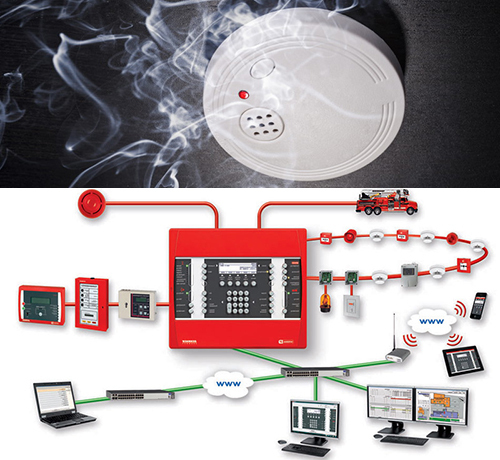

Адресно-аналоговая ПС

Адресно-аналоговая ПС - наиболее современная система, в которой каждый детектор имеет свой адрес и посылает на ЦП не только сигналы на срабатывание или ожидание, но и извещает о количественных показателях:

>о прозрачности воздуха от задымленности
>о температуре воздуха в помещении

Анализируя эти данные, ПКП быстро и точно определяет реальность возгорания. Достоинства этого типа ПС:

>минимум ложных срабатываний
>гибкость настроек
>возможность адаптации к любым условиям
>постоянный контроль целостности шлейфа

Система надежна, т. к. топология монтажа системы – кольцевая: каждый датчик подсоединяется к центральному пульту двумя линиями.

Специализированная помощь от ВТК СВЯЗЬ

.08

Безопасность

Доверьте проектирование специалистам. Грамотно составленный проект пожарной сигнализации не только обеспечит безопасность зданий, но и сохранит жизни людей.
